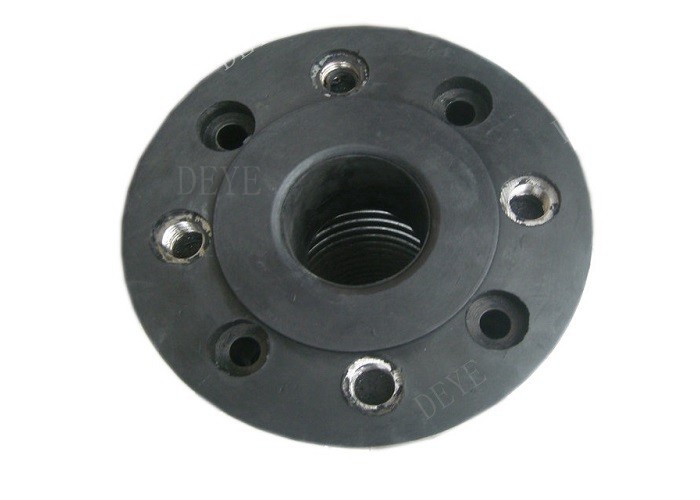

Junta compacta de caucho con barras de amarre para amortiguador PN16 PN10

Junta compactada de caucho con barras de unión para amortiguador de choques PN16 PN10

Estas juntas son de forma cilíndrica y están hechas de elastómero EPDM. Se instalan en tuberías en las inmediaciones de bombas,

Los compressores, válvulas, maquinaria de construcción, etc., para mitigar el ruido de funcionamiento y absorber las vibraciones menores.

El cuerpo no tiene partes metálicas para entrar en contacto con el fluido que se transporta o las bridas de contador.

Se han instalado inserciones de acero al carbono en el interior.

Los modelos a partir de DN 80 están equipados con espaciadores internos en acero al carbono para contrarrestar el empuje de la presión interna.

Las juntas de los amortiguadores de vibraciones no deben utilizarse para absorber movimientos axiales o laterales, vibraciones de gran amplitud, torsiones o

Las juntas deben estar siempre instaladas entre dos puntos fijos correctamente diseñados.

Las bridas de acoplamiento deberán estar paralelas y alineadas correctamente.

Material de las piezas de repuesto principales

Alcance de suministro

Presión de diseño

Tecnología/ Hojas de datos técnicos

Dimensión de la articulación compacta

Características

Absorción de los movimientos axiales (extensión y compresión)
El movimiento axial es el cambio en la longitud dimensional del fuelle de su longitud libre en un
dirección paralela a su eje longitudinal.

Absorbe los movimientos laterales
El movimiento lateral es el desplazamiento relativo de un extremo del fuelle hacia el otro extremo en dirección perpendicular a su eje longitudinal.

Absorbe los movimientos angulares y de torsión
El movimiento angular es el desplazamiento de rotación del eje longitudinal de los fuellejos hacia un punto de rotación.
el extremo del fuelle con respecto al otro extremo, alrededor de la línea central del fuelle.

Reduzca las vibraciones
Las juntas de expansión de caucho aislan o reducen las vibraciones causadas por el equipo.
Los sistemas de protección de los equipos contra los efectos adversos de las vibraciones se reducen y se protegen de estos efectos adversos.

Transmisión de sonido amortiguado
Las juntas de expansión de caucho tienden a amortiguar la transmisión del sonido debido a la interfaz de caucho de acero de las juntas y las bridas de apareamiento.

Manual y notas de instalación de la articulación de caucho

1, La instalación de juntas de expansión se realizará de acuerdo con los dibujos de construcción de tuberías de expansión y las instrucciones de instalación solicitadas.

2, instalar la unión de expansión de la tubería debe ser aprox. para aumentar fijado por la orientación

En el caso de las piezas de diseño, la orientación y la fijación de los ajustes deben estar estrictamente de acuerdo con los departamentos de diseño de la información técnica.el principio de establecer un apoyo fijo, por favor vea "Guía de instalación de las juntas de expansión de las campanas".

3, con una junta de expansión de fuelle se forma con una placa de acero inoxidable delgada, por lo que se pierde en el movimiento, levantamiento y soldadura debe tener cuidado de no golpear el período, rasguño, arco,salpicaduras de soldadura y otras causas de daños a los fuelle

4, Debe ser eliminado antes de la instalación y tuberías de fuelle cuerpo extraño para garantizar el movimiento normal de los fuelles

5, En un flujo de medios de comunicación solicitudes para la expansión de la unión debe ser necesario instalar las flechas de flujo

6Para que los fuelles estén en buenas condiciones de funcionamiento, no se pueden instalar juntas de expansión en la deformación, incluidos los errores de instalación de tubos de transferencia axial, lateral y de giro.

7, juntas de expansión instaladas, corriendo en el sistema antes de moverse para eliminar todo amarillo pintado perder un tornillo fijo

8, la unión de expansión de fibra de tela no está sujeta al desplazamiento de tracción debido a la instalación de la correcta conducción de la precompresión, la tubería no puede desviar,desplazamiento y extensión axial, debe tenerse en cuenta que el anillo flexible de protección contra arañazos, instalado tan pronto como sea posible para desmontar el tablero de apoyo, de modo que en condiciones normales de trabajo

Aplicación:

Aceite y gas, desalinización, sistemas de refrigeración, bombas, plantas químicas, calefacción, ventilación
y aire acondicionado, construcción naval, aplicaciones en alta mar, plantas de tratamiento de agua
Sistema sanitario, agua potable, agua de refrigeración, agua caliente, agua potable, agua de polvo y papel
