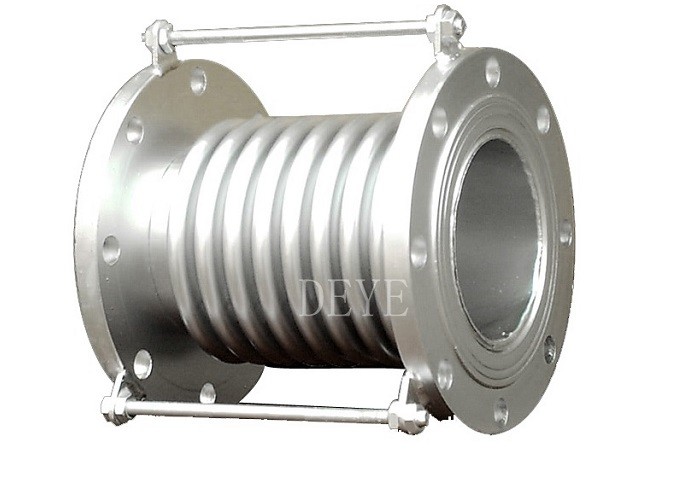

Las juntas de expansión de las bocas de metal SS con CL150 PN16 PN25

  • SS Metal Bellows Expansion Joints With CL150 PN16 PN25
Lugar de origen China.
Nombre de la marca DEYE
Certificación ISO9001:2015 PED
Número de modelo DY-RJ-U12
Document Product Brochure PDF
Cantidad de orden mínima 10 piezas
Precio USD2-USD25 each
Detalles de empaquetado el cartón box+ maneja casos de madera o las plataformas de carton+
Tiempo de entrega 20 días para la orden usual, 7 días para los artículos almacenados
Condiciones de pago T/T, L/C, D/P
Capacidad de la fuente 1000pcs un mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tipos Tipo de esfera simple, tipo de esfera gemela, tipo de esfera doble, tipo de bola doble, tipo de acce material de goma Se utilizará para la fabricación de productos de la categoría "Diplomatos" y "Diplomatías".
Tipo del reborde HDG, eléctrico, galvanizado, revestido con zinc, acero inoxidable Calificación PN10 PN16 PN25 CL150LBS 150#
Tamaño 2" (DN50MM) - 144" (DN3600MM)
Resaltar

Las demás máquinas de la partida 8411

,

Las juntas de expansión de los fuelles SS

,

PN25 expansión de la articulación inferior
Deja un mensaje
Descripción de producto

Las partes de la articulación de expansión con CL150 PN16 PN25

Las juntas de expansión metálicas son elementos compensadores para la expansión térmica y el movimiento relativo en tuberías, contenedores y máquinas.
Dependiendo de la aplicación, se componen de uno o más tubos ondulados de metal, conectores en ambos extremos y varillas de tirón.
Se diferencian en base a tres tipos básicos de movimiento: articulaciones de expansión axial, angular y lateral.
Las juntas de expansión pueden utilizarse para la producción de energía, la industria del papel, la industria química, el tratamiento del agua, el petróleo y el gas natural.
independientemente del movimiento térmico o de las vibraciones en la tubería.

Rango de tamaño:

1-48

Grado de material del proyecto:

Acero al carbono: ST37, Q235, A105

Acero inoxidable austenítico: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Las aleaciones de níquel: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Dibujos técnicos de la articulación de expansión de la masa/articulación de expansión metálica

Las juntas de expansión de las bocas de metal SS con CL150 PN16 PN25 0

Tipo 01 Dimensión

Tamaño La corriente Presión de trabajo ((bar) Eficacia - ¿Qué quieres decir? Duración suministrada ((mm)
10 16 25 10 16 25 Área - ¿ Qué?
DN cantidad Compensación axial (mm) Fuerza de compresión ((N/mm) (cm)2) (mm) En el extremo del flanco El extremo soldado
32 8 20 18 15 26 63 98 16 225 160 250 264 280
40 8 20 18 15 44 89 106 23 244 164 259 269 289
50 8 20 18 15 70 70 138 37 259 172 276 282 306
65 8 26 22 19 44 55 68 55 270 215 294 300 322
80 8 34 28 25 33 41 54 81 284 240 338 344 366
100 6 40 35 29 75 93 117 121 304 235 317 323 345
125 5 38 34 29 59 74 92 180 334 282 314 316 342
150 5 40 34 29 62 78 97 257 364 282 339 338 367
200 4 42 38 34 68 78 111 479 442 280 348 348 372
250 4 59 52 47 42 45 55 769 507 315 379 415 379
300 4 59 52 47 59 65 71 1105 562 366 427 466 467

Tipo 02 Dimensión

NoPZ La corriente Presión de trabajo ((bar) Eficacia - ¿Qué quieres decir? Duración suministrada ((mm)
10 16 25 10 16 25 Área - ¿ Qué pasa?
DN cantidad Compensación axial (mm) Fuerza de compresión ((N/mm) (cm)2) (mm) En el extremo del flanco El extremo soldado
32 16 41 36 31 14 32 47 16 225 224 291 316 321
40 16 41 36 31 22 45 55 23 244 230 304 319 334
50 16 41 36 31 35 35 70 37 259 240 342 347 372
65 12 38 34 29 32 40 50 55 270 260 334 340 362
80 10 49 43 38 21 26 33 81 284 270 368 374 390
100 10 64 57 49 40 50 63 121 304 305 381 387 409
125 9 66 58 50 36 45 56 180 334 382 386 388 414
150 8 64 54 46 51 59 65 257 364 356 399 402 427
200 6 59 53 48 52 58 78 479 442 340 402 402 426
250 6 87 79 71 35 39 47 769 507 393 459 493 399
300 6 87 79 71 37 41 45 1105 562 464 525 564 565

¿En qué aplicaciones se utilizan comúnmente las juntas de expansión metálicas?

Los fuelles metálicos y las juntas de expansión se utilizan comúnmente en una variedad de aplicaciones para compensar la expansión térmica, la vibración, la desalineación y otros tipos de movimiento en tuberías y equipos.A continuación se presentan algunas aplicaciones comunes de fuelle de metal y juntas de expansión:

•Sistemas HVAC: los fuelles metálicos y las juntas de expansión se utilizan para calefacción, ventilación,y sistemas de aire acondicionado (HVAC) para absorber la expansión y contracción térmicas causadas por los cambios de temperatura y presión.

•Industria aeroespacial

•Industria petroquímica

•Generación de energía

•Equipo médico

•Industria del automóvil

•Industria de semiconductores: los fuelles metálicos y las juntas de expansión se utilizan en la industria de semiconductores para compensar el movimiento y las vibraciones en cámaras de vacío y otros equipos.

¿Cómo seleccionar la junta de expansión metálica adecuada para mi aplicación específica?

Es importante seleccionar el material adecuado para los fuelles metálicos y las juntas de expansión para garantizar su durabilidad y fiabilidad en aplicaciones industriales específicas.A continuación se presentan algunos factores a considerar al seleccionar el material:

  1. Temperatura: el material debe ser capaz de soportar el rango de temperatura de la aplicación.Por lo tanto, es importante elegir un material que pueda soportar el rango de temperatura esperado..

  1. Resistencia a la corrosión: en las industrias donde están presentes sustancias corrosivas, es importante elegir un material resistente a la corrosión.Los materiales como el acero inoxidable y el Inconel se utilizan a menudo por sus propiedades resistentes a la corrosión.

  1. Presión: el material debe ser capaz de soportar la presión de la aplicación.Por lo tanto, es importante elegir un material que pueda soportar el rango de presión esperado.

  1. Flexibilidad: El material debe ser lo suficientemente flexible como para acomodar el movimiento y las vibraciones en la aplicación.

  1. Costo: el coste del material debe considerarse en relación con la aplicación específica de la industria.Por lo tanto, es importante elegir un material que sea rentable para la aplicación.

Es importante consultar con un fabricante o proveedor de fuelle de metal y juntas de expansión para determinar el mejor material para una aplicación industrial específica.Pueden proporcionar orientación y recomendaciones basadas en sus conocimientos y experiencia en el campo.

El personal de ingeniería y de ventas técnicas de Bellows Systems puede ayudarle a seleccionar el material adecuado en función de su solicitud.

Características

Absorbe los movimientos axiales (extensión y compresión).
El movimiento axial es el cambio en la longitud dimensional del fuelle de su longitud libre en un
dirección paralela a su eje longitudinal.

Absorbe los movimientos laterales.
El movimiento lateral es el desplazamiento relativo de un extremo del fuelle hacia el otro extremo en dirección perpendicular a su eje longitudinal.

Absorbe los movimientos angulares y torsionales.
El movimiento angular es el desplazamiento de rotación del eje longitudinal de los fuellejos hacia un punto de rotación.
el extremo del fuelle con respecto al otro extremo, alrededor de la línea central del fuelle.

Reduce las vibraciones.
Las juntas de expansión de caucho aislan o reducen las vibraciones causadas por el equipo.
Los sistemas de protección de los equipos contra los efectos adversos de las vibraciones se reducen y se protegen de estos efectos adversos.

Transmisión de sonido amortiguado.
Las juntas de expansión de caucho tienden a amortiguar la transmisión del sonido debido a la interfaz de caucho de acero de las juntas y las bridas de apareamiento.

Manual y notas de instalación de la articulación de caucho

1, La instalación de juntas de expansión se realizará de acuerdo con los dibujos de construcción de tuberías de expansión y las instrucciones de instalación solicitadas.
2, instalar la unión de expansión de la tubería debe ser aprox. para aumentar fijado por la orientación
En el caso de las piezas de diseño, la orientación y la fijación de los ajustes deben estar estrictamente de acuerdo con los departamentos de diseño de la información técnica.el principio de establecer un apoyo fijo, por favor vea "Guía de instalación de las juntas de expansión de las campanas".
3, con una junta de expansión de fuelle se forma con una placa de acero inoxidable delgada, por lo que se pierde en el movimiento, levantamiento y soldadura debe tener cuidado de no golpear el período, rasguño, arco,salpicaduras de soldadura y otras causas de daños a los fuelle
4, Debe ser eliminado antes de la instalación y tuberías de fuelle cuerpo extraño para garantizar el movimiento normal de los fuelles
5, En un flujo de medios de comunicación solicitudes para la expansión de la unión debe ser necesario instalar las flechas de flujo
6Para que los fuelles estén en buenas condiciones de funcionamiento, no se pueden instalar juntas de expansión en la deformación, incluidos los errores de instalación de tubos de transferencia axial, lateral y de giro.
7, juntas de expansión instaladas, corriendo en el sistema antes de moverse para eliminar todo amarillo pintado perder un tornillo fijo
8, la unión de expansión de fibra de tela no está sujeta al desplazamiento de tracción debido a la instalación de la correcta conducción de la precompresión, la tubería no puede desviar,desplazamiento y extensión axial, debe tenerse en cuenta que el anillo flexible de protección contra arañazos, instalado tan pronto como sea posible para desmontar el tablero de apoyo, de modo que en condiciones normales de trabajo


Aplicación:

Aceite y gas, desalinización, sistemas de refrigeración, bombas, plantas químicas, calefacción, ventilación
y aire acondicionado, construcción naval, aplicaciones en alta mar, plantas de tratamiento de agua
Sistema sanitario, agua potable, agua de refrigeración, agua caliente, agua potable, agua de polvo y papel
