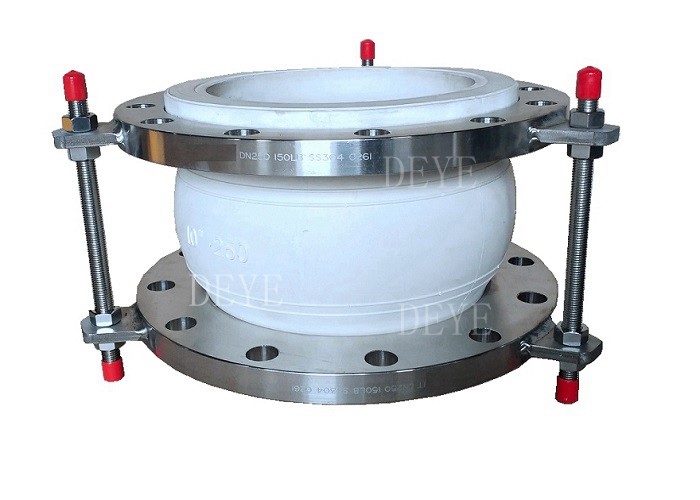

El material utilizado para la fabricación de las piezas de caucho de expansión de las articulaciones de PTFE de grado alimenticio DN50-DN800

  • PTFE Joint Expansion Rubber With Food Grade DN50-DN800
Lugar de origen China.
Nombre de la marca DEYE
Certificación ISO9001:2015 PED
Número de modelo DY-RJ-U14
Document Product Brochure PDF
Cantidad de orden mínima 10 piezas
Precio USD2-USD25 each
Detalles de empaquetado el cartón box+ maneja casos de madera o las plataformas de carton+
Tiempo de entrega 20 días para la orden usual, 7 días para los artículos almacenados
Condiciones de pago T/T, L/C, D/P
Capacidad de la fuente 1000pcs un mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tipos Tipo de esfera simple, tipo de esfera gemela, tipo de esfera doble, tipo de bola doble, tipo de acce material de goma Se utilizará para la fabricación de productos de la categoría "Diplomatos" y "Diplomatías".
Tipo del reborde HDG, eléctrico, galvanizado, revestido con zinc, acero inoxidable Calificación PN10 PN16 PN25 CL150LBS 150#
Tamaño 2" (DN50MM) - 144" (DN3600MM)
Resaltar

De caucho de expansión de las juntas de PTFE

,

DN50 caucho de expansión de las articulaciones

,

Expansión de la articulación de goma DN800
Deja un mensaje
Descripción de producto

El material utilizado para la fabricación de las piezas de caucho de expansión de las articulaciones de PTFE de grado alimenticio DN50-DN800

Nuestras juntas de expansión de PTFE están hechas del material sintético politetrafluoroetileno, el material no reactivo es ampliamente utilizado en tuberías
En la industria química, actúa como agente protector contra las sustancias corrosivas.

El politetrafluoroetileno de PTFE también tiene menos fricción superficial que el caucho, lo que significa que el flujo se puede mejorar mediante el uso de mangueras de PTFE.
Mientras que el caucho es propenso a descomponerse a temperaturas extremas, el PTFE es muy resistente a las temperaturas, lo que lo hace ideal para todo tipo de industrias.

El revestimiento de PTFE sirve como una piel primaria para el fluido que se transfiere, mientras que el cuerpo de la unión de expansión de caucho o metal sirve como un
El PTFE también proporciona a las juntas metálicas una protección adicional contra la corrosión al mantener la
el líquido lejos de las convoluciones metálicas.


Material de las piezas de repuesto principales

Cubierta Se aplicarán las siguientes medidas:
Refuerzo del tejido Las demás fibras
El tubo Se aplicarán las siguientes medidas:
Anillos de retención Acero
Las demás Acero al carbono, acero inoxidable, SS doble


Alcance de suministro

Rango de tamaño DN50 a DN800


Rango de presión

 PN10 PN16 PN25 para caucho
PN10, PN16, PN25, PN40, PN64, PN100 para el tipo de metal de bajo nivel

Presión de diseño

Trabajo de prensa 10 16 25
Presión de explosión ((Bar) 30 48 55
Bajo el vacío (mmHg) 400 650 750


Tecnología/ Hojas de datos técnicos

Junta de expansión de goma de una sola esfera esférica

El material utilizado para la fabricación de las piezas de caucho de expansión de las articulaciones de PTFE de grado alimenticio DN50-DN800 0

Dimensión para la unión de caucho PN16

Diámetro nominal DN

Duración L (mm)

　

No. de los tornillos

No

 Las hojas de la brida.

Dia. del círculo de tornillo

　

 El desplazamiento axial (mm)

Deslocamiento lateral

　

Ángulo de desviación

　
(mm) (en) Estiramiento CompañíaResistencia
32 ¿Qué es el amor? 11/4 95 4 17.5 100 6 9 9 15¿ Qué pasa?
40 ¿Qué es el amor? 95 4 17.5 110 6 10 9 15¿ Qué pasa?
50 2 105 4 17.5 125 7 10 10 15¿ Qué pasa?
65 ¿Qué es esto? 21/2 115 4 17.5 145 7 13 11 15¿ Qué pasa?
80 3 135 130 8 17.5 160 8 15 12 15¿ Qué pasa?
100 4 150 135 8 17.5 180 10 19 13 15¿ Qué pasa?
125 5 165 160 8 17.5 210 12 19 14 15¿ Qué pasa?
150 6 180 185 8 22 240 12 20 22 15¿ Qué pasa?
200 8 190 200 8 22 295 16 25 22 15¿ Qué pasa?
250 10 230 240 12 22 350 16 25 22 15¿ Qué pasa?
300 12 245 260 12 22 400 16 25 22 15¿ Qué pasa?
350 14 265 16 26 460 16 25 22 15¿ Qué pasa?
400 16 265 16 26 515 16 25 22 15¿ Qué pasa?
450 18 265 20 26 565 16 25 22 15¿ Qué pasa?
500 20 265 20 30 620 16 25 22 15¿ Qué pasa?
600 24 265 20 26 725 16 25 22 15¿ Qué pasa?
700 28 260 24 30 810 16 25 22 10¿ Qué pasa?
800 32 260 24 30 920 16 25 22 10- ¿ Qué?
900 36 260 24 30 1020 16 25 22 10- ¿ Qué?
1000 40 260 28 30 1120 16 25 22 10¿ Qué pasa?

Dimensión de la unión de caucho 150LBS

Diámetro nominal DN Duración L ((mm) b No. de
el tornillo		 Dia. de agujeros de brida Dia, del Círculo del Relámpago. El desplazamiento axial Deslocamiento lateral Ángulo de desviación

En el caso de los
(mm) en L1 L2 　 　 　 　 el estiramiento Compresión 　 　
25 1 152 130 14 4 16 79.4 +9 años.5 13 ± 13 ± 15°
32 1 y 1/4 152 130 16 4 16 89 +9 años.5 13 ± 13 ± 15°
40 1 y 2 152 130 16 4 16 98.5 +9 años.5 - 13 años. ± 13 ± 15"
50 2 152 130 16 4 19 121 +9 años.5 13 ± 13 ± 15"
65 2 y 2/2 152 130 18 4 19 139.5 +9 años.5 - 13 años. ± 13 ± 15
80 3 152 130 18 4 19 153 +9 años.5 - 13 años. ± 13 ± 15°
100 4 152 130 18 8 19 190 +9 años.5 16 ± 13 ± 15°
125 5 152 130 20
22		 8 22.5 216 +9 años.5 - 16 años. ± 13 ± 15°
150 6 152 130 8 22.5 242 +9 años.5 - 16 años. ± 13 ± 15°
200 8 152 130 22 8 22.5 298 +9 años.5 - 16 años. ± 13 ± 15°
250 10 203 130 24 12 25.5 362 +13 16 ± 19 ± 15°
300 12 203 130 24 12 25.5 432 +13 19 ± 19 ± 15°
350 14 203 200 26 12 28.5 476 +13 - 19 años ± 19 ± 15°
400 16 203 200 28 16 28.5 540 +13 - 19 años ± 19 ± 15°
450 18 203 200 30 16 32 578 +13 - 19 años ± 19 ± 15°
500 20 203 200 30 20 32 634 +13 - 19 años ± 19 ± 15°
600 24 254 260 32 20 35 749.5 +13 - 19 años ± 19 ± 15°
800 32 254 260 36 24 30 920 +13 - 19 años ± 19 ± 15°

Características

Absorbe los movimientos axiales (extensión y compresión).
El movimiento axial es el cambio en la longitud dimensional del fuelle de su longitud libre en un
dirección paralela a su eje longitudinal.

Absorbe los movimientos laterales.
El movimiento lateral es el desplazamiento relativo de un extremo del fuelle hacia el otro extremo en dirección perpendicular a su eje longitudinal.

Absorbe los movimientos angulares y torsionales.
El movimiento angular es el desplazamiento de rotación del eje longitudinal de los fuellejos hacia un punto de rotación.
el extremo del fuelle con respecto al otro extremo, alrededor de la línea central del fuelle.

Reduce las vibraciones.
Las juntas de expansión de caucho aislan o reducen las vibraciones causadas por el equipo.
Los sistemas de protección de los equipos contra los efectos adversos de las vibraciones se reducen y se protegen de estos efectos adversos.

Transmisión de sonido amortiguado.
Las juntas de expansión de caucho tienden a amortiguar la transmisión del sonido debido a la interfaz de caucho de acero de las juntas y las bridas de apareamiento.

Manual y notas de instalación de la articulación de caucho

1, La instalación de juntas de expansión se realizará de acuerdo con los dibujos de construcción de tuberías de expansión y las instrucciones de instalación solicitadas.
2, instalar la unión de expansión de la tubería debe ser aprox. para aumentar fijado por la orientación
En el caso de las piezas de diseño, la orientación y la fijación de los ajustes deben estar estrictamente de acuerdo con los departamentos de diseño de la información técnica.el principio de establecer un apoyo fijo, por favor vea "Guía de instalación de las juntas de expansión de las campanas".
3, con una junta de expansión de fuelle se forma con una placa de acero inoxidable delgada, por lo que se pierde en el movimiento, levantamiento y soldadura debe tener cuidado de no golpear el período, rasguño, arco,salpicaduras de soldadura y otras causas de daños a los fuelle
4, Debe ser eliminado antes de la instalación y tuberías de fuelle cuerpo extraño para garantizar el movimiento normal de los fuelles
5, En un flujo de medios de comunicación solicitudes para la expansión de la unión debe ser necesario instalar las flechas de flujo
6Para que los fuelles estén en buenas condiciones de funcionamiento, no se pueden instalar juntas de expansión en la deformación, incluidos los errores de instalación de tubos de transferencia axial, lateral y de giro.
7, juntas de expansión instaladas, corriendo en el sistema antes de moverse para eliminar todo amarillo pintado perder un tornillo fijo
8, la unión de expansión de fibra de tela no está sujeta al desplazamiento de tracción debido a la instalación de la correcta conducción de la precompresión, la tubería no puede desviar,desplazamiento y extensión axial, debe tenerse en cuenta que el anillo flexible de protección contra arañazos, instalado tan pronto como sea posible para desmontar el tablero de apoyo, de modo que en condiciones normales de trabajo


Aplicación:

Aceite y gas, desalinización, sistemas de refrigeración, bombas, plantas químicas, calefacción, ventilación
y aire acondicionado, construcción naval, aplicaciones en alta mar, plantas de tratamiento de agua
Sistema sanitario, agua potable, agua de refrigeración, agua caliente, agua potable, agua de polvo y papel
