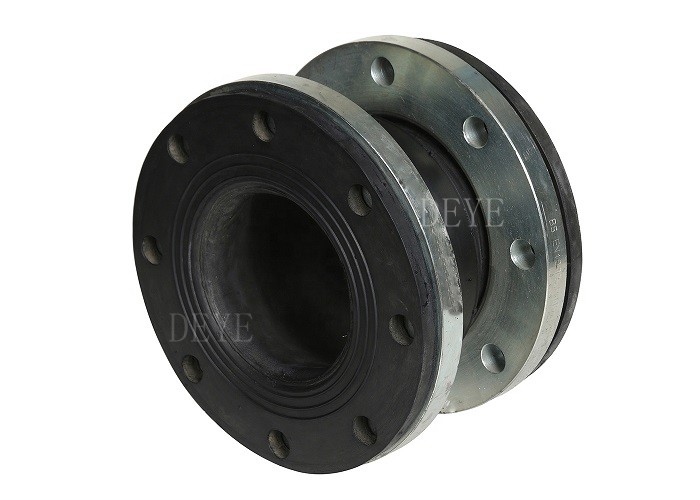

Las articulaciones de expansión de goma de una bola de esfera única con superficie completa de goma FF

Esfera única con una bola de caucho

Material de las piezas de repuesto principales

Alcance de suministro

Presión de diseño

Tecnología/ Hojas de datos técnicos

Junta de expansión de goma de una sola esfera esférica

Dimensión para la unión de caucho PN16

Dimensión de la unión de caucho 150LBS

Características

Absorción de los movimientos axiales (extensión y compresión)
El movimiento axial es el cambio en la longitud dimensional del fuelle de su longitud libre en un
dirección paralela a su eje longitudinal.

Absorbe los movimientos laterales
El movimiento lateral es el desplazamiento relativo de un extremo del fuelle hacia el otro extremo en dirección perpendicular a su eje longitudinal.

Absorbe los movimientos angulares y de torsión
El movimiento angular es el desplazamiento de rotación del eje longitudinal de los fuellejos hacia un punto de rotación.
el extremo del fuelle con respecto al otro extremo, alrededor de la línea central del fuelle.

Reduzca las vibraciones
Las juntas de expansión de caucho aislan o reducen las vibraciones causadas por el equipo.
Los sistemas de protección de los equipos contra los efectos adversos de las vibraciones se reducen y se protegen de estos efectos adversos.

Transmisión de sonido amortiguado
Las juntas de expansión de caucho tienden a amortiguar la transmisión del sonido debido a la interfaz de caucho de acero de las juntas y las bridas de apareamiento.

Manual y notas de instalación de la articulación de caucho

1, La instalación de juntas de expansión se realizará de acuerdo con los dibujos de construcción de tuberías de expansión y las instrucciones de instalación solicitadas.

2, instalar la unión de expansión de la tubería debe ser aprox. para aumentar fijado por la orientación

En el caso de las piezas de diseño, la orientación y la fijación de los ajustes deben estar estrictamente de acuerdo con los departamentos de diseño de la información técnica.el principio de establecer un apoyo fijo, por favor vea "Guía de instalación de las juntas de expansión de las campanas".

3, con una junta de expansión de fuelle se forma con una placa de acero inoxidable delgada, por lo que se pierde en el movimiento, levantamiento y soldadura debe tener cuidado de no golpear el período, rasguño, arco,salpicaduras de soldadura y otras causas de daños a los fuelle

4, Debe ser eliminado antes de la instalación y tuberías de fuelle cuerpo extraño para garantizar el movimiento normal de los fuelles

5, En un flujo de medios de comunicación solicitudes para la expansión de la unión debe ser necesario instalar las flechas de flujo

6Para que los fuelles estén en buenas condiciones de funcionamiento, no se pueden instalar juntas de expansión en la deformación, incluidos los errores de instalación de tubos de transferencia axial, lateral y de giro.

7, juntas de expansión instaladas, corriendo en el sistema antes de moverse para eliminar todo amarillo pintado perder un tornillo fijo

8, la unión de expansión de fibra de tela no está sujeta al desplazamiento de tracción debido a la instalación de la correcta conducción de la precompresión, la tubería no puede desviar,desplazamiento y extensión axial, debe tenerse en cuenta que el anillo flexible de protección contra arañazos, instalado tan pronto como sea posible para desmontar el tablero de apoyo, de modo que en condiciones normales de trabajo

Aplicación:

Aceite y gas, desalinización, sistemas de refrigeración, bombas, plantas químicas, calefacción, ventilación
y aire acondicionado, construcción naval, aplicaciones en alta mar, plantas de tratamiento de agua
Sistema sanitario, agua potable, agua de refrigeración, agua caliente, agua potable, agua de polvo y papel
