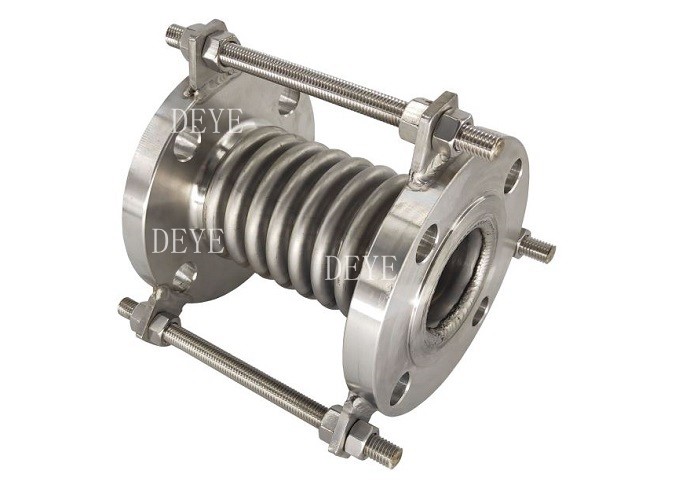

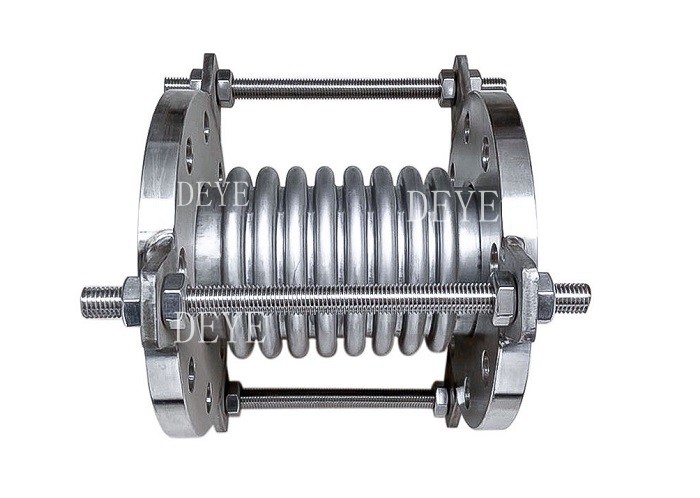

Junta de expansión metálica /Junta de expansión metálica (también llamada compensador) es un elemento compensador para la expansión térmica y el movimiento relativo en tuberías, contenedores y máquinas.Una unión de expansión es una unidad completa con metal, fuelles de caucho o de tela y conexiones y accesorios de extremo, así como, opcionalmente, revestimientos internos, cubiertas exteriores, etc... Otros términos utilizados: compensador, flexible.

Rango de tamaño:

1-48

Grado de material del proyecto:

Acero al carbono: ST37, Q235, A105

Acero inoxidable austenítico: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Las aleaciones de níquel: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Dibujos técnicos de la articulación de expansión de la masa/articulación de expansión metálica

Tipo 01 Dimensión

Tipo 02 Dimensión

¿En qué aplicaciones se utilizan comúnmente las juntas de expansión metálicas?

Los fuelles metálicos y las juntas de expansión se utilizan comúnmente en una variedad de aplicaciones para compensar la expansión térmica, la vibración, la desalineación y otros tipos de movimiento en tuberías y equipos.A continuación se presentan algunas aplicaciones comunes de fuelle de metal y juntas de expansión:

•Sistemas HVAC: los fuelles metálicos y las juntas de expansión se utilizan para calefacción, ventilación,y sistemas de aire acondicionado (HVAC) para absorber la expansión y contracción térmicas causadas por los cambios de temperatura y presión.

•Industria aeroespacial

•Industria petroquímica

•Generación de energía

•Equipo médico

•Industria del automóvil

•Industria de semiconductores: los fuelles metálicos y las juntas de expansión se utilizan en la industria de semiconductores para compensar el movimiento y las vibraciones en cámaras de vacío y otros equipos.

¿Cómo seleccionar la junta de expansión metálica adecuada para mi aplicación específica?

Es importante seleccionar el material adecuado para los fuelles metálicos y las juntas de expansión para garantizar su durabilidad y fiabilidad en aplicaciones industriales específicas.A continuación se presentan algunos factores a considerar al seleccionar el material:

1. Temperatura: el material debe ser capaz de soportar el rango de temperatura de la aplicación.Por lo tanto, es importante elegir un material que pueda soportar el rango de temperatura esperado..

2. Resistencia a la corrosión: en las industrias donde están presentes sustancias corrosivas, es importante elegir un material resistente a la corrosión.Los materiales como el acero inoxidable y el Inconel se utilizan a menudo por sus propiedades resistentes a la corrosión.

3. Presión: el material debe ser capaz de soportar la presión de la aplicación.Por lo tanto, es importante elegir un material que pueda soportar el rango de presión esperado.

4. Flexibilidad: El material debe ser lo suficientemente flexible como para acomodar el movimiento y las vibraciones en la aplicación.

5. Costo: el coste del material debe considerarse en relación con la aplicación específica de la industria.Por lo tanto, es importante elegir un material que sea rentable para la aplicación.

Es importante consultar con un fabricante o proveedor de fuelle de metal y juntas de expansión para determinar el mejor material para una aplicación industrial específica.Pueden proporcionar orientación y recomendaciones basadas en sus conocimientos y experiencia en el campo.

El personal de ingeniería y de ventas técnicas de Bellows Systems puede ayudarle a seleccionar el material adecuado en función de su solicitud.

Características

Absorción de los movimientos axiales (extensión y compresión)
El movimiento axial es el cambio en la longitud dimensional del fuelle de su longitud libre en un
dirección paralela a su eje longitudinal.

Absorbe los movimientos laterales
El movimiento lateral es el desplazamiento relativo de un extremo del fuelle hacia el otro extremo en dirección perpendicular a su eje longitudinal.

Absorbe los movimientos angulares y de torsión
El movimiento angular es el desplazamiento de rotación del eje longitudinal de los fuellejos hacia un punto de rotación.
el extremo del fuelle con respecto al otro extremo, alrededor de la línea central del fuelle.

Reduzca las vibraciones
Las juntas de expansión de caucho aislan o reducen las vibraciones causadas por el equipo.
Los sistemas de protección de los equipos contra los efectos adversos de las vibraciones se reducen y se protegen de estos efectos adversos.

Transmisión de sonido amortiguado
Las juntas de expansión de caucho tienden a amortiguar la transmisión del sonido debido a la interfaz de caucho de acero de las juntas y las bridas de apareamiento.

Manual y notas de instalación de la articulación de caucho

1, La instalación de juntas de expansión se realizará de acuerdo con los dibujos de construcción de tuberías de expansión y las instrucciones de instalación solicitadas.

2, instalar la unión de expansión de la tubería debe ser aprox. para aumentar fijado por la orientación

En el caso de las piezas de diseño, la orientación y la fijación de los ajustes deben estar estrictamente de acuerdo con los departamentos de diseño de la información técnica.el principio de establecer un apoyo fijo, por favor vea "Guía de instalación de las juntas de expansión de las campanas".

3, con una junta de expansión de fuelle se forma con una placa de acero inoxidable delgada, por lo que se pierde en el movimiento, levantamiento y soldadura debe tener cuidado de no golpear el período, rasguño, arco,salpicaduras de soldadura y otras causas de daños a los fuelle

4, Debe ser eliminado antes de la instalación y tuberías de fuelle cuerpo extraño para garantizar el movimiento normal de los fuelles

5, En un flujo de medios de comunicación solicitudes para la expansión de la unión debe ser necesario instalar las flechas de flujo

6Para que los fuelles estén en buenas condiciones de funcionamiento, no se pueden instalar juntas de expansión en la deformación, incluidos los errores de instalación de tubos de transferencia axial, lateral y de giro.

7, juntas de expansión instaladas, corriendo en el sistema antes de moverse para eliminar todo amarillo pintado perder un tornillo fijo

8, la unión de expansión de fibra de tela no está sujeta al desplazamiento de tracción debido a la instalación de la correcta conducción de la precompresión, la tubería no puede desviar,desplazamiento y extensión axial, debe tenerse en cuenta que el anillo flexible de protección contra arañazos, instalado tan pronto como sea posible para desmontar el tablero de apoyo, de modo que en condiciones normales de trabajo

Aplicación:

Aceite y gas, desalinización, sistemas de refrigeración, bombas, plantas químicas, calefacción, ventilación
y aire acondicionado, construcción naval, aplicaciones en alta mar, plantas de tratamiento de agua
Sistema sanitario, agua potable, agua de refrigeración, agua caliente, agua potable, agua de polvo y papel
