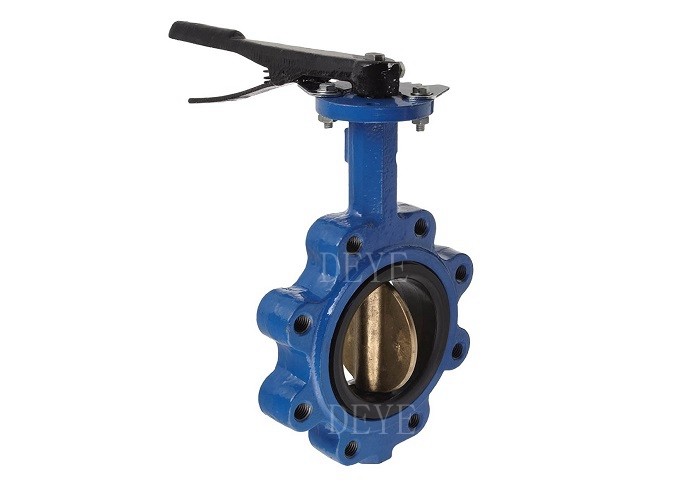

PN10 PN16 PN25 Válvula de agua de hierro dúctil GG25 GGG40 GGG50 Lug Válvula de mariposa
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | DEYE |
| Certificación | ISO9001:2015 PED |
| Número de modelo | DY-BFV-1005 y sus componentes |
| Document | Product Brochure PDF |
| Cantidad de orden mínima | 10 piezas |
| Precio | USD2-USD20000 each |
| Detalles de empaquetado | el cartón box+ maneja casos de madera o las plataformas de carton+ |
| Tiempo de entrega | 20 días para la orden usual, 7 días para los artículos almacenados |
| Condiciones de pago | T/T, L/C, D/P |
| Capacidad de la fuente | 1000pcs un mes |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Resaltar | Válvula de agua PN25,Válvula de agua PN16,GGG50 válvulas para mariposas de caudal |
||
|---|---|---|---|
Descripción de producto
Válvulas de hierro dúctil GG25 GGG40 GGG50 Lug Válvulas de mariposa para PN10 PN16 PN25
Número de serie BFV-1005
Una válvula mariposa, también conocida como válvula de colgajo, es una válvula de regulación de estructura simple que se puede usar para el control de interruptores de medios de tuberías de baja presión.La válvula mariposa se refiere a una válvula con un disco como componente de cierre (disco de válvula o placa mariposa) que gira alrededor del eje de la válvula para lograr la apertura y el cierre.
Las válvulas mariposa se pueden utilizar para controlar el flujo de varios tipos de fluidos como aire, agua, vapor, diversos medios corrosivos, barro, productos petrolíferos, metales líquidos y medios radiactivos.Se utiliza principalmente para cortar y estrangular en tuberíasLa parte de apertura y cierre de la válvula de mariposa es una placa de mariposa en forma de disco que gira alrededor de su propio eje dentro del cuerpo de la válvula para lograr el propósito de apertura, cierre o ajuste.
Detalle rápido
Estándar de diseño: API 609.
Material del cuerpo: hierro dúctil ASTM A536
Diámetro nominal: de DN40 a DN1200 (1-1/2 ¢48 ¢.)
Se aplicará una presión de 1 kPa a cada una de las placas.
Conexión de extremo: Wafer, LUG
Cara a cara:EN558 serie 20
La brida superior es ISO5211.
Sello bidireccional, diseño de asiento renovable
Modo de funcionamiento: palanca
Prueba e inspección: API 598.
Polvo epoxi recubierto por dentro y por fuera Min. 250 micras.
Variedad de productos
El material del cuerpo disponible: hierro dúctil, acero al carbono, acero inoxidable, acero de aleación.
Material del disco disponible: hierro dúctil, SS304, SS316, bronce, doble SS2205/2507, UNS31803/UNS32750
El asiento es opcional: EPDM, NBR, PTFE, Teflón.
Conexión final opcional: Wafer, Lug, Flanged.
Diseño opcional del cuerpo: línea central excéntrica o concéntrica
Cara a cara: EN558 serie 13/14, tipo largo o tipo corto
Diámetro normal: 4" ~ 96" (DN100 ~ DN2400).
Rango de presión: 150 libras (PN10~PN25).
Operación disponible: caja de cambios, accionador eléctrico, neumático
Temperatura de trabajo: -46°C~+200°C.
El rendimiento:
- Cuerpo de válvula sólida de hierro dúctil, cuerpo de válvula de hierro dúctil QT450-10, resistencia a la tracción 450Mpa Min.
- De caucho de asiento muy elástico
El contenido de caucho del caucho del asiento de la válvula es del 50%, y la simulación de los experimentos de apertura y cierre es de más de 10.000 veces, sin fugas
- Polvo de plástico epoxi de Aksu
El cuerpo de la válvula es rociado con polvo de resina epoxi de Akzo Min. 250 micrones. con fuerte adhesión
- Diseño del eje de la válvula anti-soplado
El eje de la válvula de la válvula mariposa adopta la estructura anti soplado, que tiene un excelente rendimiento de seguridad.
Instalación de la válvula de mariposa
Figura 1
|
No es correcto. Disco abierto más allá de la válvula Las bridas de las tuberías no se extienden lo suficiente.
|
Disco colocado en la posición casi cerrada. espacio suficiente para la válvula. |
 |
|
Figura 2 Centrar y flanquear la válvula
|
Disco en posición cerrada Encasillado instalado entre válvula y bridas de apareamiento |
Es correcto. No se utilizan juntas de bridas. |
|
|
|
Figura 3. Secuencia de apretamiento del perno de la brida
Figura 4 Alineación final de las válvulas y apretamiento de los tornillos de las bridas
|
No es correcto. Flanges de tubería mal alineado par desigual aplicado a los tornillos. |
Es correcto. Las tuberías están alineadas. en ambos lados de la válvula. |
|
|
|
Aplicación:
ampliamente utilizado en el gas, el petróleo, el agua, la ingeniería química y otras industrias afines, también en sistemas de agua de enfriamiento de centrales térmicas
