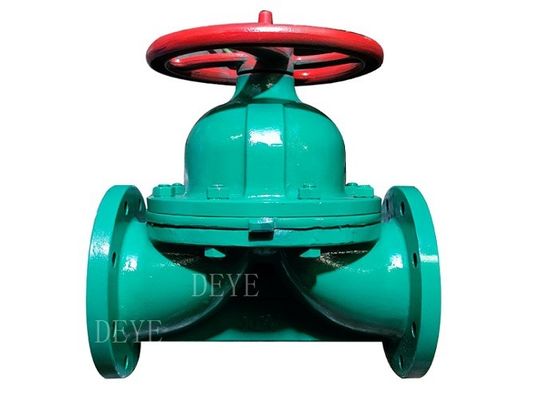

Válvula de diafragma de hierro fundido de tipo barrier con extremos de brida

PN10 PN16 válvula de diafragma de hierro fundido tipo barrier, adecuada para fluidos corrosivos generales

Cuerpo: hierro fundido /acero al carbono /acero inoxidable /inconel

Material revestido: revestido con caucho / revestido con PTFE.

Acero inoxidable

El diafragma: EPDM/PTFE

Las dimensiones de los equipos de ensayo deben ser las siguientes:

Hay dos categorías principales de válvulas de diafragma: un tipo sella sobre un "barrier" (silla) y el otro (a veces llamado una válvula "full bore o straight-through") sella sobre un asiento.Las válvulas de diafragma recta se utilizan en aplicaciones de encendido y apagado y las válvulas de diafragma tipo barrier se utilizan para aplicaciones de control o estrangulación.Mientras que las válvulas de diafragma se presentan generalmente en forma de dos puertos (2/2 válvulas de diafragma de dos vías),También pueden venir con tres puertos (válvulas de diafragma de 2/2, también llamadas válvulas T) y más (llamadas válvulas de bloque)Cuando se incluyen más de tres puertos, generalmente se requiere más de un asiento de diafragma; sin embargo, los actuadores dobles especiales pueden manejar más puertos con una membrana.

1• amplio rango de temperaturas: -20°C a 450°C

2Excelente fuerza y dureza.

3Excelente resistencia química.

4El rendimiento retardante de llama es autoextinguible.

5. baja conductividad térmica, aproximadamente 1/200 de acero

6. el contenido de iones pesados medios alcanza el estándar de agua ultrapura

7Los indicadores sanitarios cumplen con los requisitos de las normas sanitarias nacionales.

8La pared interna de la válvula es lisa y suave, y tiene poca resistencia a la fricción y adhesión al transportar fluido.

9. Fácil de instalar, se puede utilizar para la unión. hilo. brida y otras formas de conectar.

10Como nuevo tipo de material, el material CPVC tiene una excelente resistencia a la corrosión.Se ha utilizado ampliamente en el aceroEn los últimos años, se ha desarrollado en las industrias de la metalurgia, el petróleo, la química, los fertilizantes, los tintes, la farmacéutica, la energía eléctrica, la protección del medio ambiente y el tratamiento de aguas residuales.La alternativa ideal.

1. Presión de trabajo:

DN50-DN125: 1,0Mpa

DN150-DN200: 0,6Mpa

DN250-DN300: 0,4Mpa

2Temperatura de trabajo:

No obstante lo dispuesto en el apartado 1, las condiciones de ensayo se aplicarán a las pruebas de ensayo realizadas en los Estados miembros.

3. cara a cara: EN588-1

4. Conexión de bridas de acuerdo con la norma EN 1092-2, BS4504 etc.

5. Prueba: DIN3230 y API598

6Medio: cemento, arcilla, ceniza, fertilizante granular, líquido sólido, agua dulce, agua de mar, ácido inorgánico y líquido alcalino, etc.

Las válvulas de diafragma son ideales para:

1. Aplicaciones corrosivas, en las que los materiales del cuerpo y del diafragma pueden elegirse para su compatibilidad química (por ejemplo, ácidos, bases, etc.).
2. Aplicaciones abrasivas, donde el revestimiento del cuerpo puede diseñarse para resistir la abrasión y el diafragma puede reemplazarse fácilmente una vez desgastado
3. Sólidos líquidos atraídos, ya que el diafragma puede sellar alrededor de cualquier sólido atraído y proporcionar un sello positivo
4. Lloros, ya que el diafragma puede sellar alrededor de los sólidos arrastrados y proporcionar un sello positivo
