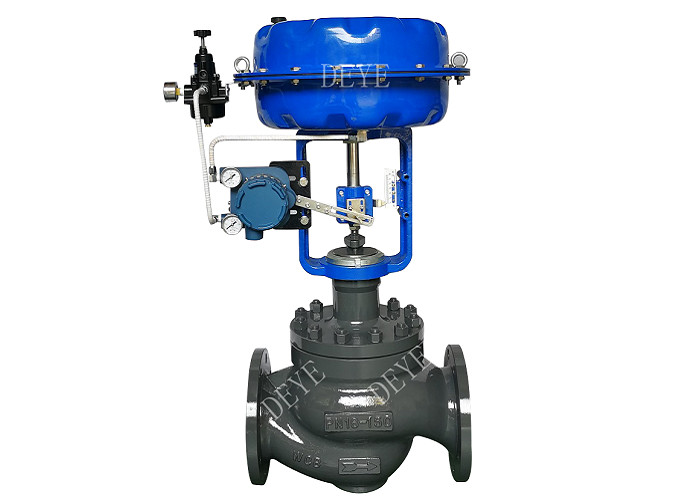

Válvula de control de globo de acero con actuador neumático de diafragma

No de serie C-PR-16-6

Válvula de regulación de presión de acero al carbono con diafragma Actuador neumático

Detalles rápidos:

Estándar de diseño DIN PN16

Cuerpo de válvula/cap: acero al carbono WCB

El eje de la válvula/el asiento: estelita.

Embalaje: PTFE.

El gasquete es de grafito.

Cubierta de membrana: A3.

El resorte: 60Si2Mn.

La válvula de la base: S.S 304.

Noche / Cerrojo: S.S 304.

Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2.

Tamaño: DN150

Presión: PN16

Prueba: EN12226-1

Actuador ejecutivo

Tipo: actuador de película de múltiples resortes

Acción positiva, acción inversa

Material del diafragma: tejido de poliéster reforzado con clips de caucho nitril

Las medidas de seguridad se aplicarán a las instalaciones de aire acondicionado.

Presión de suministro de aire: 0,14 ∼0,4 MPa

Interfaz de señal: hilo femenino M16×1,5 (M10×1)

Temperatura ambiente: -30°C+70°C

Accesorios (configurados de acuerdo con los requisitos)

Válvula de posición, válvula de alivio de presión del filtro de aire, mecanismo de la rueda de mano, interruptor de límite, válvula de solenoide, transmisor de posición de la válvula, relé, válvula de retención, otros

Diferencial de retorno: 3% (sin posicionador), 1% (con posicionador)

Se aplicará el método de ensayo de la prueba de velocidad.

Rango ajustable: 501

Gamma de productos:

La presión nominal: Pn16~100Class150~600

Tipo del cuerpo de la válvula: tipo recto, tipo de ángulo

Material: WCB, CF8, CF8m, Bronce

Diámetro nominal: Dn20~400 mmNps3/4~16

Rango de temperatura aplicable: -196° C~+566° C

Tipo de actuador: actuador de diafragma neumático, actuador eléctrico

Conexión: con flancos, con trasero soldado

Especificación: CE, SGS

Características del caudal: porcentaje igual, lineal, abierto rápidamente

Clase de apagado: ASME B16.104 V (asiento metálico estándar) / ASME B16.104 V I (asiento blando con apagado)

El rendimiento:

Esta válvula utiliza el núcleo de la válvula equilibrada, la fuerza desequilibrada es pequeña, la fuerza de la válvula de control es muy pequeña, la fuerza de la válvula de control es muy pequeña, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja, la fuerza de la válvula de control es muy baja.el diferencial de presión de permiso es grandeEn comparación con la válvula de regulación de asiento simple y doble ordinaria, tiene un bajo ruido, una estructura simple y características de montaje y desmontaje convenientes.

La forma de la válvula es pequeña, el cuerpo es ligero, el rendimiento es bueno y la capacidad es grande.Es adecuado para el medio fluido común y las técnicas de condición del sistema de control industrial.

Aplicación:

La válvula de control tiene un amplio rango de control desde la válvula de vacío hasta la válvula de alta presión, desde baja temperatura hasta alta temperatura.Se utiliza ampliamente en el proceso de control automático de refinación de petróleoLa industria química, la química general, el acero, la metalurgia, la fabricación de papel, la energía eléctrica, la industria ligera, etc.
