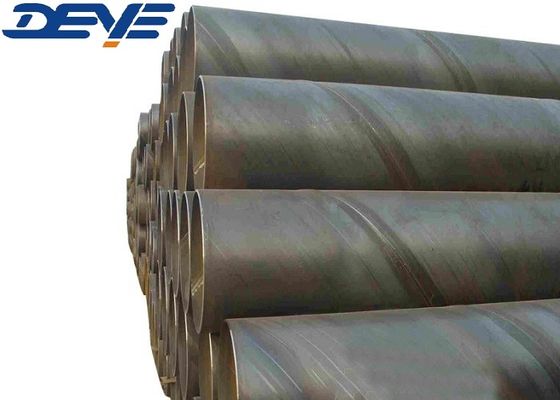

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52

  • Carbon Steel SAW Welded Pipe With A53GR.B ,API 5L GR.B API 5LX42, X52
Lugar de origen China.
Nombre de la marca DEYE
Certificación ISO9001:2015 CE
Número de modelo DY-SP-C10
Document Product Brochure PDF
Cantidad de orden mínima 5 toneladas
Precio USD600/ each ton
Detalles de empaquetado caso de madera, plataforma, paquetes o como requisito de clientes
Tiempo de entrega 30 días para la orden usual, 7 días para los tamaños comunes
Condiciones de pago T/T, D/P, L/C
Capacidad de la fuente 1000 toneladas para cada mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Estándar Las medidas de seguridad deben tener en cuenta los requisitos de seguridad establecidos en el anexo El material API 5L GR.B, grado X42, X46, X52, X60, X65, X70,
Tamaño 1/2" ((DN15)-24" ((DN600) para SMLS 12" ((DN200)-88" ((DN2200) para soldados Tipos Tubo sin costura, tubo soldado, tubo ERW, tubo SAW, tubo FAW
Resaltar

Tubo sin costura y soldado ERW

,

Tubo sin costura y soldado SWA

,

Tubo sin costura de 304L
Deja un mensaje
Descripción de producto

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52

Tubos de acero SAUes la abreviatura de tubo de acero de soldadura por arco sumergido, se puede clasificar en tubo de acero de soldadura por arco sumergido longitudinal ((LSAW tubo de acero) y tubo de acero de soldadura por arco sumergido espiral ((SSAW tubo de acero).SAW es un proceso de fabricación que utiliza soldadura por arco sumergido de aceroEste proceso produce una alta densidad de corriente, lo que evita que la capa de flujo pierda calor rápidamente y se concentre en la región de soldadura.

Soldadura por arco sumergido de alta calidad, alta eficiencia de producción, arco y humo algunas características de la tubería soldada por arco sumergido se utiliza ampliamente en recipientes a presión, fabricación de tuberías, vigas,fluido de baja presión, trabajos de acero.

Tubo de acero ERWes la abreviatura de tubo de acero soldado por resistencia eléctrica, se soldó por soldadura de alta frecuencia de una tira de acero de cierto tamaño enrollada en un tubo redondo y una tubería de acero soldada con costura recta.El ERW tiene las características de una alta eficiencia, bajo costo, ahorro de material y fácil automatización, se utiliza ampliamente en aviación, aeroespacial, energía, electrónica, automoción,la industria ligera y otros sectores industriales es un eslabón importante en el proceso de soldadura.

Información sobre el producto/Descripción del producto/Información básica/Especificación

Nombre Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52
Tipos Tubos de acero inoxidable, tubos industriales sin costura, tubos de acero inoxidable, tubos de acero inoxidable
Tamaño El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Las tuberías de ERW OD 21.3-219MM
El grosor

Los demás materiales de construcción

Para las tuberías ERW, el alcance del espesor es de 2 mm-200 mm

Acepta la personalización

El espesor de las tuberías sin costura: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS

SCH100 SCH120S SCH120 SCH140 SCH160 XXS
Duración

Duración aleatoria única/Duración aleatoria doble/Duración fija

5m a 14m,5.8m, 6m, 10m, 12m, 12m

Acepta la personalización
Tratamiento de la superficie

Acero al carbono con superficie de barro, negro de pintura, barnizado, galvanizado, recubrimiento anticorrosivo 3PE PP/EP/FBE

Acero inoxidable con superficie de decapado ácido o pulido.
El material

* ASTM A53, A106, A210, A252, A333 y demás;

* API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 y demás;

* JIS STPG42, G3454, G3456 y demás;

* alemán St37, St42, St45, St52, DIN1626, DIN17175

* 20# chino, Q345, 16Mn, etc.
Acero de aleación: ASTM A234 GR.WPB,ASTM A182 GR.F22/F11 CL2/CL3, ASTM A234 GR.WP11/WP22 CL.2/CL.1

P1, P2, P5, P9, P11, P12, P22, P91, P92, 15CrMO, Cr5Mo,10CrMo910, 12CrMo, 13CrMo44, 30CrMo, A333 GR.1¿Qué es eso?3¿Qué es eso?6¿Qué es eso?7, etc.
Acero inoxidable: SS304, SS304L, SS304H, SS321, SS316, SS316L, SS310S, 904L, 254SMO, 253MA, etc. El acero inoxidable también puede ser utilizado para la fabricación de acero inoxidable.
Duplex: 2205, 2507, F55 y demás.
Las aleaciones de níquel: Hastelloy C276, Inconel 601, Inconel 625, Inconel 718, Monel 400, Monel K500, etc.
Estándar

El número de unidades de producción será el número de unidades de producción.

* American ASME B36.10M, ASTM, API 5L y API 5CT

* Japonesas JIS

* DIN alemán

* GB chino

* Norma BS
Termina la conexión Con extremo plano, protegida por tapas de plástico en ambos extremos, cortada cuadrada, ranurada, roscada y acoplada.
Aplicaciones Petróleo, productos químicos, energía, gas, metalurgia, construcción naval, etc.
Envío Por contenedores 20GP/40GP, por contenedores sueltos Contenedores LCL; buques de granel, contenedores abiertos

Tecnología/ Hojas de datos técnicosde grado de material normal

A53 Componentes químicos y propiedades mecánicas
Estándar Grado Componentes químicos Máximo % Propiedades mecánicas
C. Las Sí, sí. En P El S Cu ¿ Qué? ¿ Qué pasa? Crónica V. Resistencia a la tracción (Mpa) Fuerza de rendimiento (Mpa) Elongado (%)
Las demás partidas A. No 0. 25 / 0.95 0.05 0.1 0.4 0.4 0.2 0.4 0.08 ≥330 ≥205 años ≥ 29, 5
B. El trabajo 0.3 / 1.2 0.05 0.1 0.4 0.4 0.2 0.4 0.08 ≥ 415 ≥ 240 ≥ 29 años.5

API 5L Componentes químicos y propiedades mecánicas PSL 1:
Clasificación y clasificación Componentes químicos Propiedades mecánicas
C (máximo) En el caso de los vehículos de motor P (máximo) S (máximo) Resistencia a la tracción (min) Fuerza de rendimiento (min)
el psi En el caso de las el En el caso de las
A25, en el caso de los vehículos CL I 0.21 0. 60 0. 030 0. 030 45000 310 25000 172
No 0. 21 0. 60 0. 030 0. 030
A. No 0. 22 - No hay nada.90 0. 030 0. 030 48000 331 30000 207
B. El trabajo 0. 28 1.20 0. 030 0. 030 60000 414 35000 241
X42 0. 28 1.30 0. 030 0. 030 60000 414 42000 290
X46 0. 28 1.40 0. 030 0. 030 63000 434 46000 317
X52 0. 28 1.40 0. 030 0. 030 66000 455 52000 359
X56 0. 28 1.40 0. 030 0. 030 71000 490 56000 386
X60 0. 28 1.40 0. 030 0. 030 75000 517 60000 414
X65 0. 28 1.40 0. 030 0. 030 77000 531 65000 448
X70 0. 28 1.40 0. 030 0. 030 82000 565 70000 483

API 5L Componentes químicos y propiedades mecánicas PSL 2:

Clasificación

y Sort

 Componentes químicos Propiedades mecánicas
C (máximo) En el caso de los vehículos de motor P (máximo) S (máximo)

Resistencia a la tracción

(Min)

Resistencia a la tracción

(Más que)

Fuerza de rendimiento

(Mln)

Fuerza de rendimiento

(Más que)
El psi. En el caso de las El psi. En el caso de las El psi. En el caso de las El psi. En el caso de las
B. El trabajo 0. 24 1.20 0. 025 0. 015 60000 414 11000 758 35000 241 65000 758
X42 0. 24 1.30 0. 025 0.015 60000 414 11000 758 42000 290 72000 758
X46 0. 24 1.40 0. 025 0.015 63000 434 11000 758 46000 317 76000 758
X52 0. 24 1.40 0. 025 0. 015 66000 455 11000 758 52000 359 77000 758
X56 0. 24 1.40 0. 025 0. 015 71000 490 11000 758 56000 386 79000 758
X60 0. 24 1.40 0. 025 0.015 75000 517 11000 758 60000 414 82000 758
X65 0. 24 1.40 0. 025 0.015 77000 531 11000 758 65000 448 87000 758
X70 0. 24 1.40 0. 025 0.015 82000 565 11000 758 70000 483 90000 758
X80 0. 24 1.40 0.025 0. 015 90000 621 12000 827 80000 552 100000 827

Diseño de dimensiones

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 0

Diámetro exterior

Identificación... Diámetro interno

El espesor de la pared

L... longitud

Si se requiere un espesor mínimo de la pared, solo se permiten variaciones en el lado positivo

Los extremos de soldadura de traseros

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 1

Las condiciones de los productos de la categoría 1 se aplican a los productos de la categoría 2 y a los productos de la categoría 3 incluidos en el anexo II.

Fig. 4 Detalles del bisel de soldadura para el paso de la raíz de GTAW [WT > 3 mm (0,12 pulgadas) a 10 mm (0,38 pulgadas), incluido]

Nota general:

a) Este detalle se aplica a la soldadura por arco de gas de tungsteno (GTAW) del paso de la raíz donde el grosor nominal es superior a 3 mm

b) Las dimensiones lineales están en milímetros con los valores de pulgadas entre paréntesis.

Requisito de rectitud

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 2

Los tubos de mandar se suministran enderezados a la vista: para aplicaciones especiales, los tubos de mandar se

la desviación admisible de la línea recta puede acordarse entre el comprador y la tubería

el fabricante; la desviación máxima admisible de la recta relacionada

La longitud de la medida L debe indicarse, por ejemplo, 1 mm/1000 mm.

Excentricidad

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 3

E es la mitad de la diferencia entre mayor y menor

valores de espesor de pared (WT) en una sección transversal.

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 4

En mm:

Sin embargo, la excentricidad se expresa en porcentaje del espesor medio de la pared de esta sección transversal

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 5

Diámetro medio interior y exterior

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 6

D0 es la media aritmética entre el diámetro del tubo más pequeño y el más grande en cualquier tubo o tubo

Si se requiere un espesor de pared mínimo, solo se permiten variaciones en el lado positivo.

Ovalación

O es la diferencia entre el diámetro más grande y el más pequeño en cualquier circunferencia de un tubo

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 7

En porcentaje del diámetro medio, esto es:

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 8

La ovalidad no debe confundirse con la excentricidad.

Proceso de fabricación del tubo de sierra

El nombre completo del tubo de acero SAW es Submerged Arc Welding Steel Pipe. Es un tubo de acero fabricado por proceso de soldadura por arco sumergido en el área de soldadura.La soldadura por arco sumergido tiene las características de una alta calidad de soldaduraLas tuberías de acero soldadas por arco sumergido se utilizan ampliamente en recipientes a presión, fabricación de accesorios para tuberías, vigas y columnas,fluidos de baja presión, y ingeniería de estructuras de acero.

Pipa soldada de acero al carbono SAW con A53GR.B, API 5L GR.B API 5LX42, X52 9

Aplicación y uso

Las tuberías de acero soldadas en espiral se utilizan ampliamente en tuberías de transporte y distribución de petróleo, gas natural, agua y otros líquidos inflamables y no inflamables.estructuras de acero para construcción y otros fines generales por medio de su amplia gama de tamaños.

Preguntas y respuestas

P: ¿Cuál es la diferencia entre las tuberías ERW y las tuberías SAW?

Tubos de ERW

Las tuberías ERW, también conocidas como tuberías de soldadura por resistencia eléctrica, se fabrican laminando una hoja plana de acero en forma de tubo.La soldadura resultante es casi perfectaLas tuberías ERW se utilizan comúnmente en estructuras de edificios, maquinaria e industrias automotrices.

Ventajas de las tuberías ERW

Las tuberías ERW son menos costosas que las SAW.

Son más fáciles de fabricar y tienen un acabado de superficie más liso.

Las tuberías ERW pueden utilizarse para una amplia gama de aplicaciones.

Desventajas de las tuberías ERW

Las tuberías ERW tienen una menor capacidad para soportar la presión en comparación con las tuberías SAW.

Tienden a tener soldaduras más débiles que las tuberías SAW.

Las tuberías ERW son más susceptibles al óxido.

Tubos de SAU

Las tuberías SAW, también conocidas como tuberías de soldadura por arco sumergido, se fabrican calentando los bordes de placas de acero o bobinas bajo presión para crear una soldadura.Las tuberías SAW se utilizan comúnmente en la industria del petróleo y el gas para transportar petróleo y gas desde sitios de perforación en tierra y en alta mar.

Ventajas de las tuberías SAW

Las tuberías SAW tienen una mayor capacidad para soportar la presión en comparación con las tuberías ERW.

Tienen soldaduras más fuertes que las tuberías ERW.

Las tuberías de SAW tienen menos probabilidades de oxidarse.

Desventajas de las tuberías SAW

Las tuberías SAW son más caras que las ERW.

Son más difíciles de fabricar y tienen un acabado de superficie más áspero.

Las tuberías SAW se utilizan principalmente en el petróleo y el gas y podrían ser mejores para otras industrias.

Utilizar tuberías ERW

Las tuberías ERW son ideales para aplicaciones que requieren un acabado de superficie liso y dimensiones precisas.Las tuberías ERW se utilizan comúnmente en estructuras de edificios, maquinaria y industria automotriz.

Utilice las tuberías SAW

Las tuberías SAW son ideales para proyectos que requieren una mayor capacidad de presión y una soldadura más fuerte.Si está trabajando en un proyecto de petróleo y gas y desea proteger sus tuberías de la corrosión, considere obtener un recubrimiento epoxi fusionado en sus tuberías SAW

P: ¿Cuál es la tolerancia de las tuberías sin costura

A: Tolerancia de dimensiones para el tubo sin costura API 5L /A106GR.B.

1Para los diámetros exteriores inferiores a 2 3/8 pulgadas (60,3 mm), la tolerancia de diámetro del cuerpo del tubo es de +/- 0,5 mm.024 mm).

2Para una DO igual o superior a 2 3/8 pulgadas (60,3) a 24 pulgadas (610 mm), (tolerancia de diámetro) para el cuerpo de la tubería es +/- 0,0075D, extremo de la tubería +/- 0,005D pero máximo a +/- 1,6 mm (0,063 mm);

Tolerancia de redondez para el cuerpo de la tubería ≤ 0,015D, extremo de la tubería ≤ 0,01D.

(En caso de acuerdo con el fabricante y el cliente, podrían aplicarse tolerancias más estrictas)

3Para el grosor de la pared

"Métodos de ensayo" para la obtención de datos de los componentes de un sistema de ensayo de "tecnología de la información".

Para el tubo de acero sin costura API 5L de espesor de 4 mm a 10 mm (0,394 pulgadas), +0, 150 t, -0,125 t;

Para tuberías sin costura API de espesor de 10 mm a 25 mm (0,984 pulgadas), +/-0,125 t;

espesor de pared ≥ 25 mm, +3,7 mm o +0,1 t (si es mayor) y -3,0 mm (0,120 pulgadas) o -0,1 t (si es mayor).

t para el grosor,

4Para la rectitud, máximo para toda la longitud, tolerancia máxima del 0,15% de la longitud.

5La rectitud y la desviación máxima del extremo de la tubería deberán ser ≤ 0,3 mm/m.

6• longitud +/- 200 mm para el general, +/- 25,4 mm para el especial.
