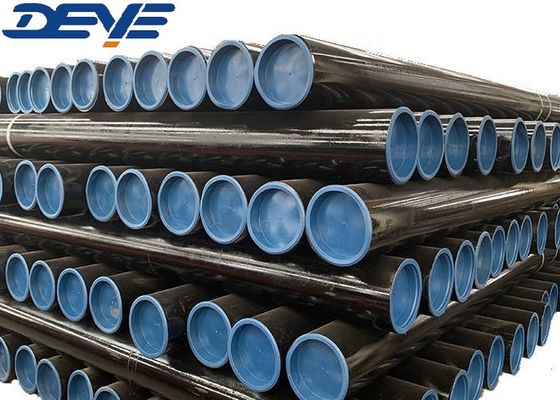

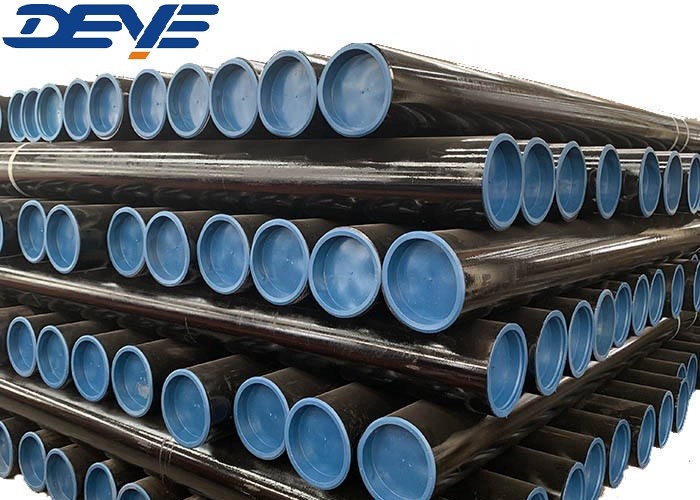

API A53 A106 CS Tubos sin costuras para la industria petrolera

API A53 A106 CS Tubos sin costura para la industria petrolera

La tubería ASTM A106 de grado B (ASME SA106 Pipe) es una tubería de acero al carbono sin costuras que se utiliza ampliamente en diferentes industrias como transmisión de fluidos.
Servicios de alta temperatura. La especificación ASTM A106 de grado B cubre tubos de acero al carbono sin costuras para el servicio de alta temperatura.
en NPS 1-8 a NPS 48 inclusive, con un grosor nominal (promedio) de la pared según lo indicado en ANSI B36.10.Todas las tuberías de la norma ASTM A106 están
adecuado para la flexión, la soldadura y otras operaciones de formación.

Diferencia entre ASTM A106 y ASTM A53

Tanto el A106 como el A53 son tubos de acero al carbono con amplias aplicaciones.Las principales diferencias que diferencian el material de tubería A106 de las tuberías A53 se presentan en el siguiente cuadro.

Información sobre el producto/Descripción del producto/Información básica/Especificación

Tecnología/ Hojas de datos técnicos

Lista de espesor de las tuberías sin costura según ANSI B36.10

Unidad: MM

Diseño de dimensiones

Diámetro exterior

Identificación... Diámetro interno

El espesor de la pared

L... longitud

Si se requiere un espesor mínimo de la pared, solo se permiten variaciones en el lado positivo

Los extremos de soldadura de traseros

Las condiciones de los productos de la categoría 1 se aplican a los productos de la categoría 2 y a los productos de la categoría 3 incluidos en el anexo II.

Fig. 4 Detalles del bisel de soldadura para el paso de la raíz de GTAW [WT > 3 mm (0,12 pulgadas) a 10 mm (0,38 pulgadas), incluido]

Nota general:

a) Este detalle se aplica a la soldadura por arco de gas de tungsteno (GTAW) del paso de la raíz donde el grosor nominal es superior a 3 mm

b) Las dimensiones lineales están en milímetros con los valores de pulgadas entre paréntesis.

Requisito de rectitud

Los tubos de mandar se suministran enderezados a la vista: para aplicaciones especiales, los tubos de mandar se

la desviación admisible de la línea recta puede acordarse entre el comprador y la tubería

el fabricante; la desviación máxima admisible de la recta relacionada

La longitud de la medida L debe indicarse, por ejemplo, 1 mm/1000 mm.

Excentricidad

E es la mitad de la diferencia entre mayor y menor

valores de espesor de pared (WT) en una sección transversal.

En mm:

Sin embargo, la excentricidad se expresa en porcentaje del espesor medio de la pared de esta sección transversal

Diámetro medio interior y exterior

D0 es la media aritmética entre el diámetro del tubo más pequeño y el más grande en cualquier tubo o tubo

Si se requiere un espesor de pared mínimo, solo se permiten variaciones en el lado positivo.

Ovalación

O es la diferencia entre el diámetro más grande y el más pequeño en cualquier circunferencia de un tubo

En porcentaje del diámetro medio, esto es:

La ovalidad no debe confundirse con la excentricidad.

Proceso de fabricación de tuberías sin soldadura

Las tuberías sin costuras de acero suave de 1/8 a 24 pulgadas se fabrican con el

el llamado proceso de molino por enchufe o el proceso de extrusión (utilizado para diámetros más pequeños),

Considerando que el proceso de molino de mandril se utiliza para diámetros más grandes.

Aplicación y uso

Las tuberías de acero sin costura se utilizan para diferentes aplicaciones en la industria del petróleo y el gas:

•las operaciones en el proceso de producción (tubos OCTG)

•medio flujo (transmisión y distribución de fluidos, como petróleo, gas, vapor, ácidos, lodos)

• aguas abajo (tuberías de proceso para refinar petróleo y gas en productos derivados)

•aplicaciones generales de plomería para servicios públicos

Preguntas y respuestas

P: ¿Cuál es la diferencia entre las tuberías sin costura y los tubos sin costura?

A: ¿Qué quieres decir?Las tuberías de acero sin costura no deben confundirse con los tubos sin costura.el término "tubo" se aplica a cualquier tubo utilizado para transportar fluidosConsiderando que el término "tubo" se aplica a las secciones tubulares (de diversas formas, redondas, ovales, cuadradas) utilizadas para aplicaciones estructurales/mecánicas, sistemas de instrumentación,y la construcción de equipos a presión como calderas, intercambiadores de calor y supercalentadores.

P: ¿Cuál es la tolerancia de las tuberías sin costura

A: ¿Qué quieres decir?Tolerancia de dimensiones para el tubo sin costura API 5L /A106GR.B.

1Para los diámetros exteriores inferiores a 2 3/8 pulgadas (60,3 mm), la tolerancia de diámetro del cuerpo del tubo es de +/- 0,5 mm.024 mm).

2Para una DO igual o superior a 2 3/8 pulgadas (60,3) a 24 pulgadas (610 mm), (tolerancia de diámetro) para el cuerpo de la tubería es +/- 0,0075D, extremo de la tubería +/- 0,005D pero máximo a +/- 1,6 mm (0,063 mm);

Tolerancia de redondez para el cuerpo de la tubería ≤ 0,015D, extremo de la tubería ≤ 0,01D.

(En caso de acuerdo con el fabricante y el cliente, podrían aplicarse tolerancias más estrictas)

3Para el grosor de la pared

"Métodos de ensayo" para la obtención de datos de los componentes de un sistema de ensayo de "tecnología de la información".

Para el tubo de acero sin costura API 5L de espesor de 4 mm a 10 mm (0,394 pulgadas), +0, 150 t, -0,125 t;

Para tuberías sin costura API de espesor de 10 mm a 25 mm (0,984 pulgadas), +/-0,125 t;

espesor de pared ≥ 25 mm, +3,7 mm o +0,1 t (si es mayor) y -3,0 mm (0,120 pulgadas) o -0,1 t (si es mayor).

t para el grosor,

4Para la rectitud, máximo para toda la longitud, tolerancia máxima del 0,15% de la longitud.

5La rectitud y la desviación máxima del extremo de la tubería deberán ser ≤ 0,3 mm/m.

6• longitud +/- 200 mm para el general, +/- 25,4 mm para el especial.
