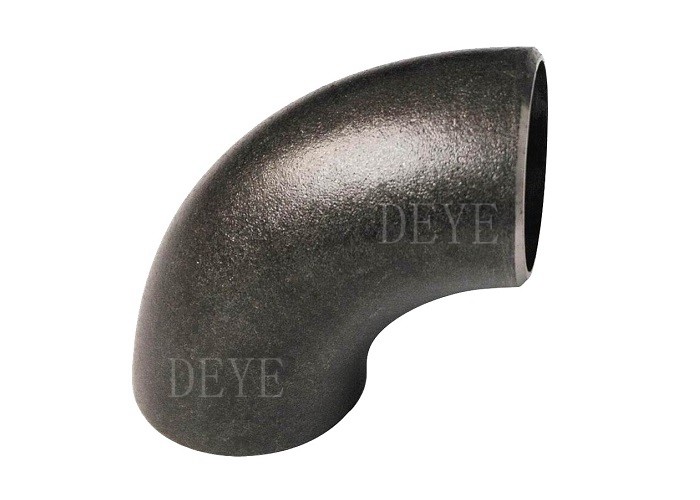

PN10 PN16 Acero al carbono Accesorios para tuberías LR Codo con DIN2605

PN10 PN16 Acero de carbono para tuberías LR Codo con DIN2605

Sección de acero sin costura para tubos de acero

Butt-Weld Bw Codo/Tee/Reducer/Cap/Cross La norma DIN2605 especifica codos de acero sin costuras y soldados

Aunque los espesores de pared especificados corresponden a los de las tuberías, el valor de las paredes de las tuberías es inferior al valor de las paredes de las tuberías.

Estos accesorios no permiten el funcionamiento a la misma presión interna que la del tubo soldado, es decir, tienen un factor de presión reducido.

Los codos: Estos accesorios de tubería se utilizan para cambiar la dirección del flujo.

- los ángulos de 90 y 45 grados debido a su gran demanda en la fontanería.

El codo de 45 grados se utiliza principalmente en instalaciones de abastecimiento de agua, sistemas electrónicos y sistemas de descarga.

Las redes de tuberías industriales y químicas, alimentos, tuberías de aire acondicionado, producción de huertos, agricultura e instalaciones de energía solar.

Tipo 2: r=1.0D, Tipo 3: r=1.5D, Tipo 5: r=2.5D, Tipo10 r=5.0D, Tipo 20: r=10.0D

Designación de un codo sin costura (S) 90 (90) de tipo 3 (3) de conformidad con la presente norma (1), donde dg es igual a 88,9 mm
y s es igual a 2,3 mm, fabricado con material perteneciente al grupo de materiales G según la norma DIN 2609 (G):

1) Los diámetros exteriores de las tuberías se han tomado de la serie 1 de la norma ISO 4200.

2) Los espesores de pared especificados para la serie 2, para dimensiones nominales de hasta DN1000, se ajustan a la

las series de espesor de pared normales indicadas en la norma DIN 2458.

• tuberías de fluidos de baja y media presión, calderas, industria del petróleo y el gas natural, perforación, industria química,

La industria eléctrica, la construcción naval, el equipamiento de fertilizantes y las tuberías, la construcción, la petroquímica, las industrias farmacéuticas, etc.

Nombramiento: A 234/A 234M ¥ 05 Especificación estándar para accesorios de tuberías de acero al carbono forjado y acero aleado para
Servicio a temperaturas moderadas y altas

Esta especificación abarca los accesorios de acero al carbono forjado y de acero aleado de construcción sin costuras y soldados cubiertos
por la última revisión de la norma ASME B16.9, B16.11, MSS SP-79 y MSS SP-95. Estos accesorios son para su uso en tuberías a presión
Los accesorios que difieren de estos requisitos ASME y
Las normas MSS se presentarán de conformidad con el requisito suplementario S58 de la especificación A 960.

Requisitos químicos (composiciones, en %)

^{Requisitos de rendimiento mecánico}

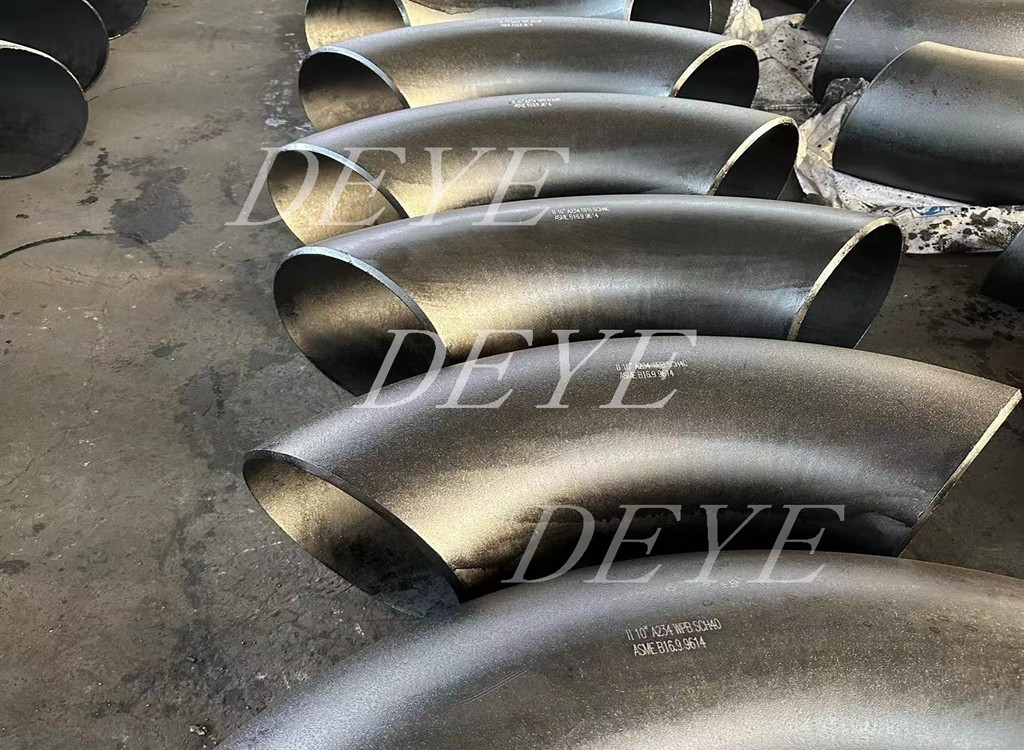

Proceso de marcado y reequipamiento del codo

Mecanizado de moldeadores de codos

Formulario tee Proceso y equipo

Proceso y equipo de reducción de forma

Proceso y equipo de chorro de arena

Proceso de acoplamiento

Tienda de pintura

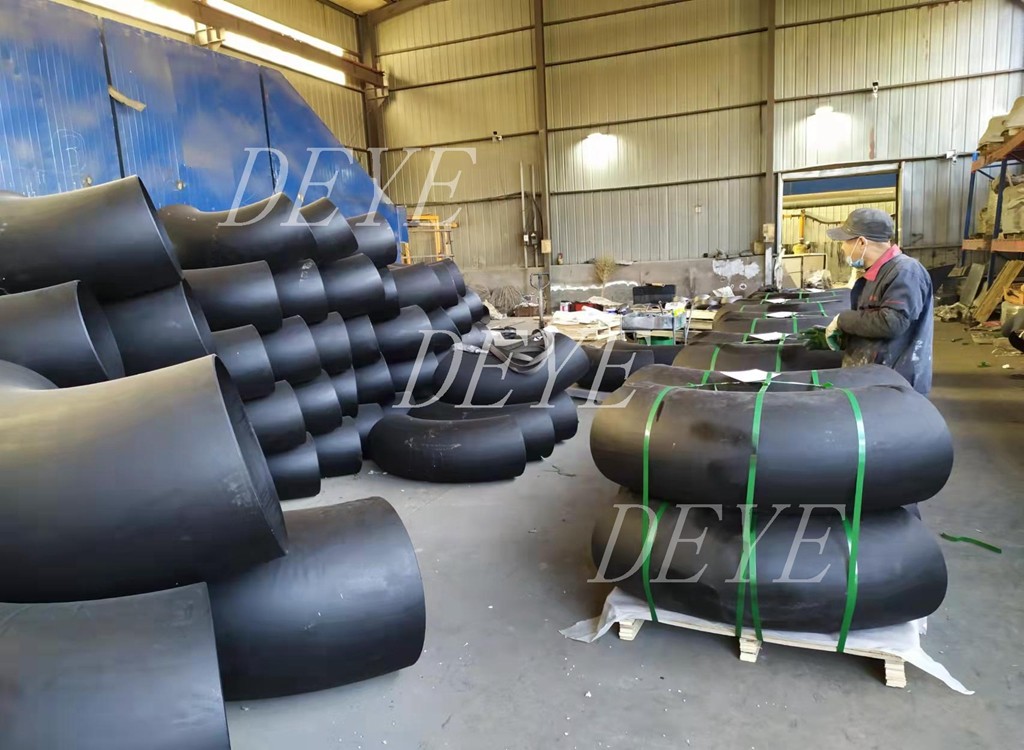

Paquete para el envío

Especificación ASME B16.9 para accesorios soldados en extremo

La especificación ASME B16.9 está diseñada para accesorios de soldadura con butón aplicados en tuberías de construcción industrial.

el equipo de ensayo, la cruz, la tapa, el reductor, etc.

Alcance estándar

La norma incluye las especificaciones de NPS 1/2 a NPS 48 (DN15-DN1200) de piezas de tubería forjadas y soldadas con botones fabricadas en fábrica

dimensiones generales, calificaciones de tolerancias, métodos de ensayo y marcas.

Accesorios especiales

Los accesorios especiales aquí se refieren a tamaños, formas y tolerancias especiales acordados entre el comprador y el fabricante.

Fabricación de accesorios y accesorios

Las piezas laterales y otros accesorios fabricados con soldadura de circunferencia o de intersección se consideran fabricación de tuberías

No podría aplicar esta norma.

Las unidades de la norma ASME B16.9 se indicarán tanto en unidades métricas SI como en unidades usuales de los Estados Unidos.

Normas de referencia

No se considera práctico identificar la edición específica de cada norma y especificación en las referencias individuales.

Un producto fabricado conforme a una edición anterior de las normas a las que se hace referencia y conforme en todos los demás aspectos a la presente norma

se considerará cumplido.

Se aplican las siguientes condiciones:5: Flanges de tubería y accesorios con flanges: NPS 1 ̇2 a través del estándar NPS 24 métrico/pulgada

Se aplican las siguientes condiciones:25: para soldadura en extremo

ASME B31: Código para tuberías a presión

Las condiciones de producción de los productos se determinarán en el anexo III.3: Proceso de tuberías

ASME B36.10M, Tubo de acero forjado soldado y sin costura

Las condiciones de producción de los tubos de acero inoxidable se determinarán en función de las condiciones de producción.

Código ASME para calderas y recipientes a presión

ASTM A234/A234M-17, Especificación para accesorios de tuberías de acero al carbono forjado y acero aleado para

Servicio a temperaturas moderadas y altas

ASTM A403/A403M-16, especificación para accesorios de tuberías de acero inoxidable austenítico forjado

ASTM A420/A420M-16, especificación para accesorios de tuberías de acero al carbono forjado y acero aleado para

Servicio de baja temperatura

ASTM A815/A815M-14e1, Especificación de los accesorios de tuberías de acero inoxidable ferrítico, ferrítico/austenítico y martensítico forjados

ASTM A960/A960M-16a, Especificación de los requisitos comunes para los accesorios de tuberías de acero forjado

ASTM E29-13, Práctica para utilizar dígitos significativos en los datos de ensayo para determinar la conformidad con las especificaciones

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Para otros metales de origen (aluminio, titanio, níquel y aleaciones).

P: El cliente ha solicitado accesorios de soldadura en A105:

R: El material de ajuste de acero al carbono más común es A234WPB. Es equivalente a las bridas A105,

Sin embargo, no hay tal cosa como un A105 o A106 ajuste de soldadura A106 Gr.B es para el grado de tubería.

Los accesorios A234WPB están hechos de tuberías A106GR.B. A105 es un material de barra forjada a

Ser accesorios de alta presión o brida

P: Los clientes solicitan accesorios de soldadura por extremo normalizados:

R: Esto también es un concepto erróneo, ya que las bridas están disponibles en A105 y A105 N, donde N significa normalizado.

Sin embargo, no hay tal cosa como A234WPBN.

que se normalizó el proceso de tratamiento térmico se hizo, especialmente para los codos y los tees cliente que necesita

Los accesorios de soldadura por extremo normalizados deben requerir accesorios WPL6 que sean de alto rendimiento y que se normalicen como procedimiento estándar.

P: El cliente se olvida de mencionar el horario de tuberías:

A: Los accesorios con soldadura de fondo se venden según el tamaño de la tubería, pero debe especificarse el calendario de tuberías para que coincida con el ID del accesorio a

Si no se menciona un horario, asumiremos que se solicita una pared estándar.

P; el cliente se olvida de mencionar el encaje de soldadura de fondo soldado o sin costura:

A: Los accesorios de soldadura de trasero están disponibles tanto en configuración soldada como sin costura.

Los accesorios para tuberías sin costura se fabrican con tubos sin costura y son generalmente más caros.

NO es común en tamaños superiores a 12. Los accesorios de tuberías soldadas están hechos de acero al carbono soldado con ERW o

Los tubos de acero inoxidable están disponibles en tamaños de 1⁄2 ′′ a 72 ′′ y son más asequibles que los accesorios sin costura.

P: ¿Qué significa el radio corto (SR) o largo (LR)?

R: A menudo se escucha SR45 codo o LR45 codo. el 45 o 90 se refiere al ángulo de la curva para el ajuste de buttweld

para cambiar la dirección del flujo.Un codo de largo radio (LR 90 Codo o LR 45 Codo) tendrá una curva de la tubería que

Así que, un LR 90 de 6 pulgadas tiene un radio de flexión que es 1,5 veces el tamaño nominal del tubo.

Un codo de radio corto (SR45 o SR90) tiene una curva de tubería que es igual al tamaño del accesorio, por lo que un 6 ′′ SR 45

tiene un radio de flexión de 6 ′′ de tamaño nominal de tubería.

P: ¿Qué es un ajuste de tubería de codo 3R o 3D?

R: En primer lugar, los términos 3R o 3D se utilizan como sinónimos.

3 veces el tamaño nominal de la tubería.

1Apoyo técnico

2Control de calidad de la materia prima.

3- Inspección durante el tiempo de producción.

4El ensayo final incluye el ensayo de superficie, dimensión, prueba PT, prueba RT, prueba ultrasónica.

5. Informe de prueba de cada envío

4. Términos de entrega flexibles. EXW FOB CIF CFR DDP DDU

5. Modalidades de pago flexibles: LC. TT. DP

6El paquete personalizado incluye el logotipo.

7. 18 meses de tiempo de garantía de calidad.

9- Reemplazo gratuito por vía aérea en caso de error

10. 24 horas para responder a sus preguntas
