Se trata de una serie de medidas que se aplican a las instalaciones de acero inoxidable.
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | DEYE |
| Certificación | ISO9001:2015 PED |
| Número de modelo | ZJD-F-WN01 |
| Document | Product Brochure PDF |
| Cantidad de orden mínima | 10 piezas |
| Precio | USD2-USD100 each |
| Detalles de empaquetado | Casos Capa-de madera de la fumigación |
| Tiempo de entrega | 25-30 días para la producción de la orden |
| Condiciones de pago | T/T, L/C, D/P |
| Capacidad de la fuente | 200ton cada mes |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Estándar | Se aplican las siguientes condiciones:5, según la norma ASME B16.47, API 6A, EN 1092-1, BS 4504, BS | El material | Se incluyen en la lista de productos de la lista de productos de la lista de productos de la lista d |
|---|---|---|---|
| Tamaño | Se aplicarán las siguientes medidas: | Tipos | cuello de soldadura, deslizamiento, ciego, soldadura de toma, roscado, articulación de la cintura, a |
| Nivel de presión | Clase 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| Resaltar | Las partes de los tubos de acero inoxidable,48 pulgadas de acero inoxidable,Flanca de suelo de acero inoxidable SCH40 |
||
Descripción de producto

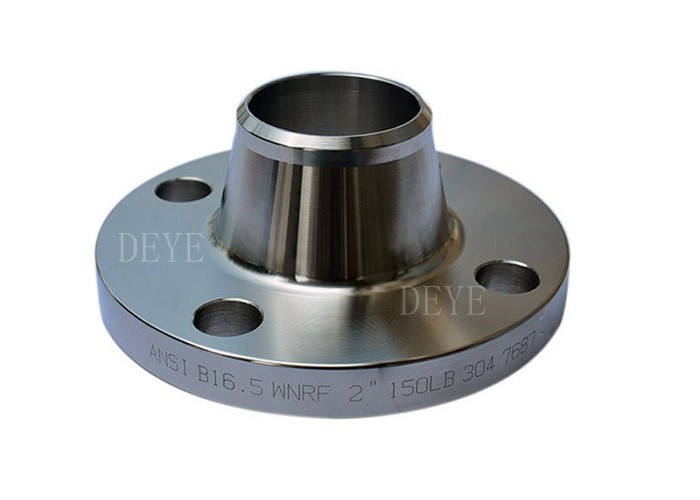

Brida de tubería de acero inoxidable SS316 para CL150LBS SCH40
Las bridas de acero inoxidable forjadas se utilizan para conectar una tubería con otro dispositivo mecánico.En la industria del petróleo y el gas, se prefieren las bridas de acero inoxidable forjadas debido a su resistencia y durabilidad intrínsecas.
Las bridas para tuberías están disponibles en varios tipos, las estándar son de cuello para soldar, ciegas, para soldar, para empalme traslapado, roscadas, etc.).También existen algunos tipos especiales de bridas, como las bridas giratorias, las bridas reductoras, las bridas para gafas y las bridas de orificio.
Generalmente, las bridas para soldar con cuello, deslizables y para soldar se utilizan para aplicaciones de alta presión que requieren uniones bridadas de larga duración.Las bridas roscadas se pueden utilizar con un sistema de tuberías de menor presión y si no hay vibraciones.
Las bridas de junta traslapada se utilizan en conexión con extremos de trozos, ya sea para facilitar la alineación de los pernos de las dos bridas coincidentes o para reducir el costo de materiales nobles en juntas bridadas de alta calidad.
Información del producto/Descripción del producto/Información básica/Especificación
| nombre del producto | Acero inoxidable 304/304L, 316/316L, brida de tubería SS dúplex | |
| Tipos |
● Bridas ciegas de acero inoxidable ● Persianas para gafas de acero inoxidable ● Persianas de cubo alto de acero inoxidable ● Bridas de orificio de acero inoxidable ● Bridas deslizantes de acero inoxidable ● Bridas soldadas de acero inoxidable ● Bridas con cuello soldado de acero inoxidable ● Bridas planas de acero inoxidable ● Bridas sueltas de acero inoxidable ● Bridas roscadas de acero inoxidable ● Bridas de junta traslapada de acero inoxidable ● Rosca Reductora de Acero Inoxidable ● Bridas con cuello soldado de acero inoxidable Serie A o B ● Bridas cuadradas de acero inoxidable ● Bridas de lengüeta y ranura de acero inoxidable ● Bridas de pala de acero inoxidable ● Bridas forjadas de acero inoxidable. ● Bridas de cara elevada de acero inoxidable ● Bridas RTJ de acero inoxidable ● Anillo espaciador de brida de tubería de acero inoxidable |
|
| Acabado facial | Cara plana (FF), cara elevada (RF), junta tipo anillo (RTJ), LM, TF, GF | |
| Material | ANSI | Acero inoxidable SS 304/304L, 316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Acero aleado: WHPY45/52/65/80/A 182 Grado F 5, A 182 Grado F 9, A 182 Grado F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60 , F65, F70, A516.60, 65, 70 (brida ciega para gafas, anillo espaciador/brida de pala), | ||
| Aceros para Servicio a Baja Temperatura: A 350 Grado LF 1, A350LF2, A350LF4, A350LF6, A350LF8.CL1/CL2, LF3 CL1/CL2, | ||
| Uso normal: CS A105/SA 105N | ||
| ESTRUENDO | SS 304/304L, 316/316L, acero inoxidable 1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2;S235JR | |
| GOST | SS 304/304L, 316/316L CS CT20; 16MN; | |
| ES | Acero inoxidable 304/304L, 316/316L CS RST37.2;S235JR;C22.8 | |
| JIS | Acero inoxidable 304/304L, 316/316L CS SS400,SF440, | |
| Licenciatura | Acero inoxidable 304/304L, 316/316L CSRST37.2;S235JR;C22.8;Q235 | |
| UNI | C SS 304/304L, 316/316L SRST37.2;S235JR;C22.8;Q235 | |
| SABS | 304/304L, 316/316L CSRST37.2;S235JR;Q235 | |
| Presión | ANSI | Clase 150, 300, 600, 900, 1500 2500 lbs, con espesor soldado de Sch10s, SCH40s, SCH80s, SCH160s.SCHXXS |
| ESTRUENDO | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| ES | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| Licenciatura | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600 KPA, 1000,1600,2500,4000 | |
| Tamaño | ANSI | 1/2” – 60” |
| ESTRUENDO | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| ES | DN15-DN2000 | |
| JIS | 15A-1500A | |
| Licenciatura | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Superficie | Pintura negra al óleo, barniz, pintura amarilla dorada, aceite antioxidante, galvanizado, galvanizado en frío y en caliente, etc., galvanizado.cromado.Tratamiento negro, anodizado, recubrimiento en polvo.castigo, enchapado en latón.etc. | |
Especificación de bridas y diferentes tipos.
ASME/ANSI B16.5:
BRIDA DE CUELLO PARA SOLDAR, BRIDA DESLIZANTE.BRIDA CIEGA.BRIDA CIEGA DE BUJE ALTO.
BRIDA PARA SOLDADURA DE ENCHUFE.BRIDA LAPJOINT, BRIDA ROSCADA.BRIDA DE JUNTA TIPO ANILLO.
Clase de presión: 1 50.300.400.600.900,1500,2500
ASME/ANSI B16.47:
BRIDA DE CUELLO PARA SOLDAR, BRIDA CIEGA.
Clase de presión: 75.150.300, 400.600.900
ASME/ANSI B16.36:
BRIDA DE ORIFICIO BRIDA DE CUELLO PARA SOLDADURA, BRIDA DESLIZANTE, BRIDA ROSCADA.
Cass de presión: 300, 400,600,900, 1500,2500
AWWAC207
Bridas de anillo de acero estándar AWWA, Clase B* (86 psi)
Bridas de anillo de acero estándar AWWA, Clase D* (175-150 psi)
Bridas de cubo de acero estándar AWWA, Clase D* (175-150 psi)
Bridas de cubo de acero estándar AWWA, Clase E* (275 psi)
Bridas de anillo de acero estándar AWWA, Clase E* (275 psi), Bridas ciegas 275 PSI
Bridas de anillo de acero estándar AWWA, Clase F* (300 psi), Bridas ciegas 300 PSI
MSS-SP-44
BRIDA DE CUELLO PARA SOLDAR, BRIDA CIEGA SEGÚN ANSI B16.47 SERIE A
Clase de presión: 75.150.300, 400.600.900
JIS B2220/B2291:
BRIDA DE CUELLO DE SOLDADURA, BRIDA DE CUBO DESLIZANTE, BRIDA DE PLACA DESLIZANTE, BRIDA DE CIERRE,
BRIDA CUADRADA.
Clase de presión: 5K.10K 16K 20K 30K
BS4504SEC3.1
BRIDA DE CUELLO PARA SOLDAR (111/134).BRIDA DESLIZANTE CON CUBO (112),
BRIDA ROSCADA CON CUBO (113).BRIDA DE EXTREMO DE TUBO SOLAPADO (133) BRIDA DE PLACA (101).
BRIDA DE PLACA SUELTA (102) PLACA SUELTA CON BRIDA DE CUELLO SOLDADO (104).BRIDA CIEGA
(105).
Clase de presión: PN2.5 A PN 40
BS1560:
SOLDADURA DE REBORDE DEL CUELLO.BRIDA PARA SOLDADURA DE ENCHUFE BRIDA DESLIZABLE BRIDA CIEGA,
BRIDA BOSS ATORNILLADA, BRIDA SOLAPADA.
Clase de presión: 150.300.400.600.900, 1500,2500
BS 10:
SOLDADURA DE REBORDE DEL CUELLO.BRIDA DESLIZANTE DE PLACA.ATORNILLADO, BRIDA BOSS,
BRIDA DESLIZANTE BOSS, BRIDA CIEGA.
Tabla: DE,F,H
BRIDA DIN:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
Presión de PN 6 A PN320
AFNOR NFE 29-203:
BRIDA DE PLACA (01), BRIDA DE PLACA SUELTA (02,03.04) BRIDA CIEGA (05)
BRIDA DE CUELLO PARA SOLDAR (111), BRIDA DESLIZANTE CON CUBO (12) BRIDA ATORNILLADA (13).
BRIDA DE SOLDADURA DE ENCHUFE CON CUBO (14), BRIDA CON CUBO SUELTA (15),
BRIDA INTEGRAL (211)
Clase de presión: ISO- PN 2.5TO PN420
EN 092-1.
BRIDA DE PLACA SO (Tipo 01) SUELTA Bridas de placa (Tipo 02, 04) Brida ciega (Tipo 05),
Brida con cuello para soldar (Tipo 11), Brida deslizante con cubos (Tipo 12), Brida con tornillo (Tipo 13),
Brida Integral (Tipo 21)
Clase de presión: PN2.5 a PN100
ASME/ANSI B16.9/MSS SP-43: EXTREMO DEL MUNDO.Tipo: A, B, C
UNI2253-67,UNI6091-67,UNI2276-67,UNI2280-67,UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80, GOST 12821-80,Dios ciego
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150,PN250
SABS1123
Tecnología/ Cómo utilizar e instalar los diferentes tipos de bridas
BRIDAS DE CUELLO PARA SOLDAR
Se conectan a la tubería mediante una conexión soldada a tope.Ellos son
Se utiliza cuando se requieren pruebas de rayos X o si el torque sobre las uniones es máximo.
Su cuello largo y cónico optimiza la distribución de la tensión.
BRIDAS DESLIZABLES
Este tipo de bridas se instalan con dos cordones de soldadura, deslizando el tubo hacia el interior.
Por lo tanto, los costos de instalación son menores, por lo que se requiere menos precisión para el corte de tuberías.
BRIDAS ROSCADAS
Suelen instalarse con el tubo previamente roscado, en lugares donde
No se puede soldar.No recomendamos instalar si hay altos
variaciones de presión en el sistema
BRIDAS DE JUNTA SOLAPADA
Se deslizan sobre una junta superpuesta.Se utilizan comúnmente donde es
necesario desmontar para su limpieza o reparación.Costo de desmantelamiento
disminuye debido a la facilidad de girar las bridas y alinear la perforación.
.
BRIDAS PARA SOLDADURA DE ENCHUFE
Este tipo de brida está especialmente diseñada para diámetros pequeños y altos.
presiones.El tubo se introduce en la brida hasta el asiento y luego se filetea.
soldado contra el cubo.
BRIDAS CIEGAS
Las bridas ciegas se utilizan para los extremos de las tuberías y se atornillan a cualquiera de los anteriores.
tipos de bridas.
El material de acero inoxidable que normalmente se utiliza.
Grados de materiales: composición química
| Diseño ASTM | Análisis en % máx. | |||||||
| C | Minnesota | Si | PAG | S | cr | Ni | Mes | |
| F304L F316 F316L F321 |
0.030 0,08 0.030 0,08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
| Diseño ASTM | Resistencia a la tracción | límite de fluidezElongación en50 mm. | Estrés | Brinell | Charpy-V | |||||
| Dureza (MEDIA PENSIÓN) |
Energía J | Temperatura de prueba.ºC | ||||||||
| Ksi mín. | MPa | Ksi mín. | MPa | % mín. | % mín. | Mín. 1 tubo de ensayo |
Promedio 3 tubos de ensayo |
|||
| A182-07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
Composición química%
| C≤ | Sí ≤ | Mn≤ | PAG ≤ | S ≤ | cr | Ni | Mes | Cu | norte |
| 0,03 | 1.0 | 2.0 | 0,03 | 0,02 | 22-23 | 4,5-6,5 | 3,0-3,50 | / | 0,14-0,2 |
desempeño físico
| Artículos de prueba | Temperatura de prueba. | Actuación | Datos estándar |
| Resistencia a la tracción | Temperatura ambiente. | Límite elástico s≥ | 450 MPa |
| Resistencia a la tracción h ≥ | 620 MPa | ||
| Alargamiento % > | 25 | ||
| Reducción de Área=> | / | ||
| Valor de impacto KV(J) | Temperatura ambiente. | Lateral | / |
| Dureza Brinell | Temperatura ambiente. | ≤ | 290 |
| dureza Rockwell | Temperatura ambiente. | ≥ | / |
SAF2507(UNS32750)
Composición química%
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | cr | Ni | Mes | Cu≤ | norte |
| 0,03 | 0,8 | 1.2 | 0,03 | 0,015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0,5 | 0,24-0,32 |
desempeño físico
| Artículos de prueba | Temperatura de prueba. | Actuación | Datos estándar | |
| De tensión | Temperatura ambiente. | Fuerza de producción | Ø≤55 Habitación≥ | 550 MPa |
| Ø >55 habitaciones≥ | 515 MPa | |||
| Resistencia a la tracción | Ø≤55 R0.002 ≥ | 800 MPa | ||
| >55 R0.002≥ | 760 MPa | |||
| Elongación A%(4D) > | Ø≤55 ≥ | 15 | ||
| >55 ≥ | 15 | |||
| Dureza Brinell HB | Temperatura ambiente. | Ø≤5 ≤ | 310 | |
| >55 ≤ | 310 | |||
Proceso de producción de bridas/procedimiento de fabricación
Aplicación/Uso
Una brida es un método para conectar tuberías, válvulas, bombas y otros equipos para formar un sistema de tuberías para transportar agua, vapor, aire, gas y petróleo.También proporciona un fácil acceso para limpieza, inspección o modificación.
Fotos de bridas para envío
Bridas deslizantes, CL150LBS, bridas roscadas, bridas RJ de 1500LBS, brida con cuello de soldadura CL2500LBS, etc.
