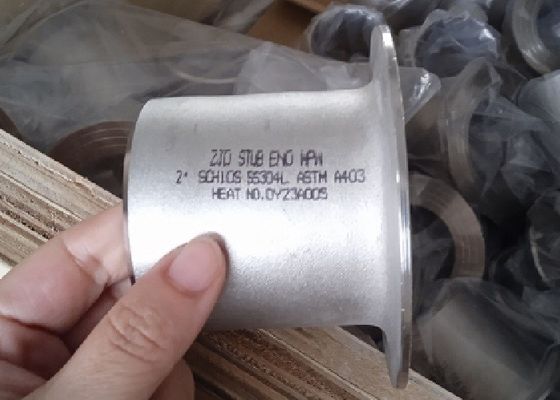

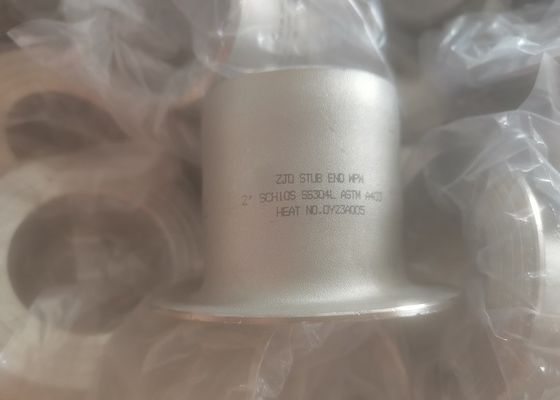

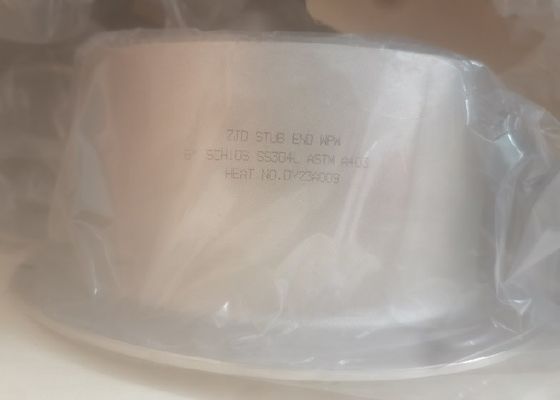

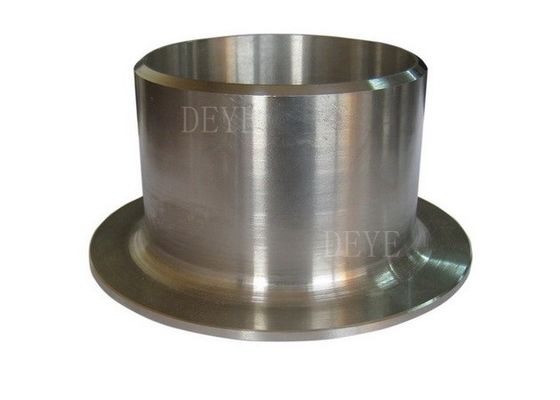

ANSI tipo corto de tubos de acero inoxidable El encaje termina con ANSI B16.9

El final de la página: El extremo de la junta de la cintura es un accesorio que se utiliza para reemplazar las bridas soldadas cuando se requiere el soporte de una brida de respaldo giratoria.

Y se puede suministrar en dimensiones ANSI estándar y no estándar que se utiliza para conectar tuberías de diámetro diferente.

Los extremos de los tapones se ofrecen de tres maneras diferentes, tipo A, B y C.

el tipo más común es el tipo A: el extremo del tobillo tipo A se utiliza para la brida de la unión de la vuelta estándar. El grosor del tobillo en el extremo del tobillo es mayor o igual al grosor nominal de la pared del tubo.AdemásLa esquina interior es cuadrada y suele tener una cara dentada mecanizada.

Información/especificación del producto:

Tecnología Hojas de datos técnicos

Lista de espesor de los accesorios para tuberías ANSI B16.9

Unidad: mm

Dimensiones de los reductores

El acero inoxidable es la abreviatura para acero inoxidable y resistente a los ácidos.;Y el grado de acero que es resistente a la corrosión de los medios de corrosión química (como ácido, álcali, sal, etc.) se llama acero resistente a los ácidos.el material más utilizado es SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205 y otros vehículos de la categoría SAF2205

Las especificaciones detalladas del material se indican a continuación.

Resistencia a la tracción: ≥ 485 Mpa (70 KSI)

La fuerza de rendimiento: ≥ 170Mpa (25KSPI)

Elongación ≥ 40%

Las condiciones de los certificados de conformidad con el presente Reglamento se aplicarán a los productos de las categorías IIa y IIIa.

Composición química%

Resistencia a la tracción: ≥ 485 Mpa (70 KSI)

La fuerza de rendimiento: ≥ 170Mpa (25KSPI)

Elongación ≥ 40%

Se aplicarán las siguientes medidas:

Composición química

Rendimiento mecánico

Se aplicarán las siguientes medidas:

Composición química

Rendimiento mecánico

Proceso de producción

1Materia prima Recepción y corte

2Identificación del material

3. codos, tees, reductores, tapones, extremos de tapones, tipos de piezas de tubería con forma

4Proceso de acoplamiento del material (codo soldado)

5Tratamiento térmico de los tubos SS

6Disparos y limpieza

7Verificación de la superficie.

8Después de pulido.

9. Acero inoxidable Fittings de tuberías Material en stock

Aplicación y uso

Industria de los fluidos de baja y media presión, calderas, petróleo y gas natural, perforación, industria química, industria eléctrica, construcción naval, equipos y tuberías de fertilizantes, estructura,petroquímico, industria farmacéutica, etc.

FAQ/ Preguntas y respuestas de los clientes

- ¿ Qué?:El cliente ha solicitado accesorios de soldadura en A105:
A. No: El material de ajuste de soldadura de botón más común de acero al carbono es A234WPB. Es equivalente a las bridas A105, sin embargo, no existe un ajuste de soldadura de botón A105 o A106.Los accesorios A234WPB están hechos de A106GR.B tuberías. A105 es un material de barra forjado para ser accesorios de alta presión o brida

- ¿ Qué?: solicitudes de los clientes de accesorios de soldadura con extremo normalizados:
A: ¿Qué quieres decir?Esto también es un concepto erróneo ya que las bridas están disponibles en A105 y A105 N, donde N significa normalizado.
Sin embargo, no hay tal cosa como A234WPBN. fabricantes normalizan sus accesorios de soldadura de fondo se consideró que se hizo un proceso de tratamiento térmico normalizado, especialmente para los codos y los pies.
El cliente que necesite accesorios de soldadura con botón “normalizados” debe solicitar accesorios WPL6 que sean de alto rendimiento y que estén normalizados como procedimiento estándar.

- ¿ Qué?El cliente se olvida de mencionar el horario de tubería:
A: ¿Qué quieres decir?Los accesorios con soldadura trasera se venden según el tamaño de la tubería, pero se debe especificar el horario de la tubería para que coincida con el ID del accesorio con el ID de la tubería.Supondremos que se solicita un muro estándar..

- ¿ Qué?El cliente se olvida de mencionar el acoplamiento de soldadura de fondo soldado o sin costura:
A: ¿Qué quieres decir?Los accesorios de soldadura de popa están disponibles tanto en configuración soldada como sin costura.
Los accesorios de tubería sin costura NO son comunes en tamaños mayores de 12 ′′. Los accesorios de tubería soldados están hechos de acero al carbono o de acero inoxidable soldados con ERW.Están disponibles en tamaños de 1⁄2 ′′ a 72 ′′ y son más asequibles que los accesorios sin costura.

- ¿ Qué?¿Qué significa el radio corto (SR) o largo (LR)?
A: ¿Qué quieres decir?A menudo se escucha el codo SR45 o el codo LR45. El 45 o 90 se refiere al ángulo de la curva para el ajuste de buttweld para cambiar la dirección del flujo.
Un codo de radio largo (LR 90 Codo o LR 45 codo) tendrá una curva de tubería que será 1,5 veces el tamaño de la tubería.

Un codo de radio corto (SR45 o SR90) tiene una curvatura de tubería igual al tamaño del accesorio, por lo que un 6 ′′ SR 45 tiene un radio de curvatura de 6 ′′ tamaño nominal de la tubería.

- ¿ Qué?¿Qué es un ajuste de tubería de codo 3R o 3D?
A: ¿Qué quieres decir?En primer lugar, los términos 3R o 3D se usan como sinónimos. Un codo de soldadura de trasero 3R tiene un radio de flexión que es 3 veces el tamaño nominal del tubo.
